起源の場所:
中国
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB21D2-3A-W
私達に連絡しなさい

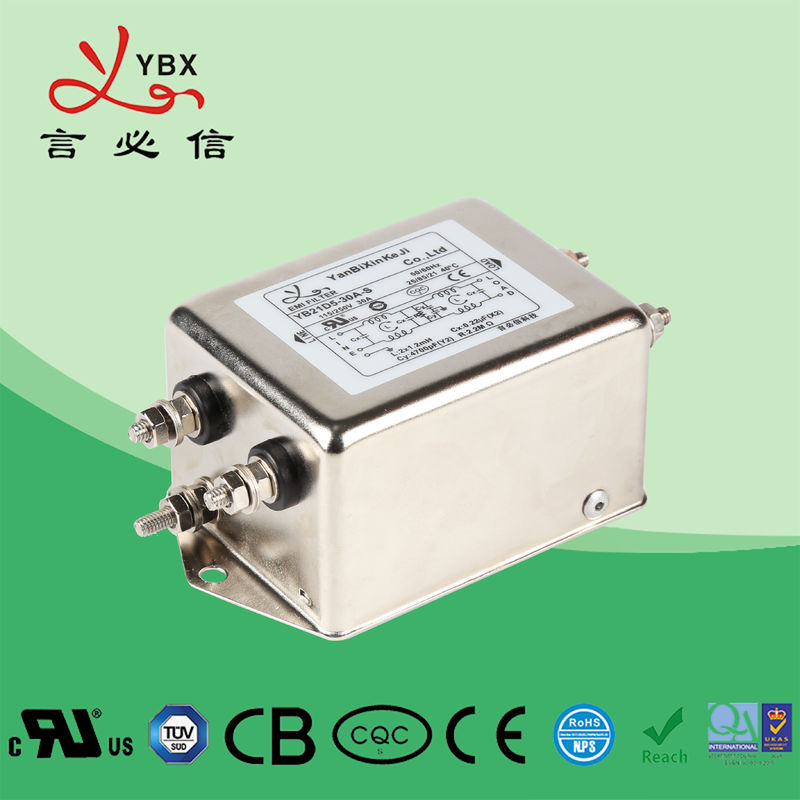

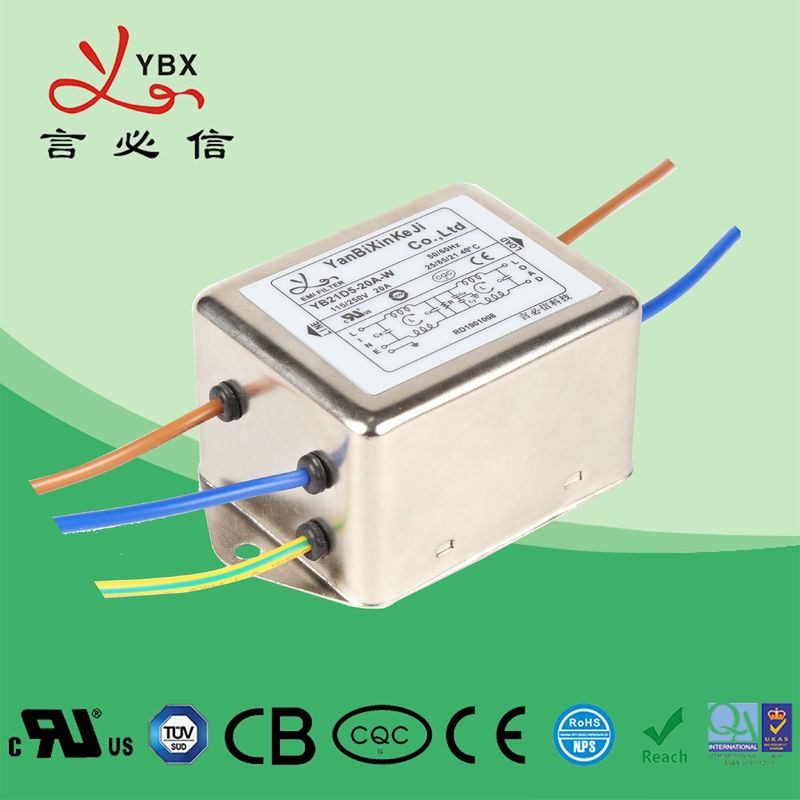

50 60Hz 120 250VAC 100Aの単一フェーズEMIの電力線騒音の電気フィルター
技術仕様:
| 項目 | 電力線フィルター |
| モデル | 電力線フィルターYB-D |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インピーダンス | 50Ω |
| 評価される電圧 | 115V/250V |
| 評価される流れ | 1~20A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| 地面へのライン | 2250VDC |
| 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| MOQ | 50pcs |
| 価格 | USD1~9.8/Meter |
| 調達期間 | 5~20平日 |
特徴:
--電源を防ぐ設計されていた2つの段階によって高められるろ過は装置に干渉を作り出すかもしれません;
--さまざまな末端の選択は選ぶことを可能にします;
--別の顧客のEMCテストに会ういろいろな部品および組合せがあります。
典型的な適用:
1. 電気および電子機器
2. 医療機器
3. 建物のオートメーション
4. OA機器
指名の規則:
YB 21 E4 - 10A - Q （5）
¦ ¦ ¦ ¦ ¦ ¦
任意回路の場合の現在の関係
表にします:
| モデルいいえ。 | 評価される流れ @40°C |
末端の選択 | 漏出現在の250V/50Hz |
電気設計図 |
評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||
| YB21E4-1A | 1A~4A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB21E4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21E4-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21E4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21E4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D1-1A | 1A~4A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D1-6A | 6A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D2-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D2-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D2-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D2-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D3-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D4-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D5-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D5-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D5-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D6-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21D6-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB21F1-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB21F1-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB21F2-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB21F2-40A | 40A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB21F2-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB21F3-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
医学のタイプは表にします:
| モデルいいえ。 | 評価される流れ @40°C |
末端の選択 |
医療機器 5 |
漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||||
| YB21E4-1A-x （5） | 1A~4A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
| YB21E4-6A-x （5） | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21E4-8A-x （5） | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21E4-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21E4-15A-x （5） | 15A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D1-1A-x （5） | 1A~4A | - | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D1-6A-x （5） | 6A | - | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D2-6A-x （5） | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D2-8A-x （5） | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D2-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D2-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D3-8A-x （5） | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D3-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D3-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D4-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D4-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D4-20A-x （5） | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D5-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D5-20A-x （5） | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D5-30A-x （5） | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D6-20A-x （5） | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21D6-30A-x （5） | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21F1-20A-x （5） | 20A | Q | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21F1-30A-x （5） | 30A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21F2-30A-x （5） | 30A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21F2-40A-x （5） | 40A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21F2-50A-x （5） | 50A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB21F3-50A-x （5） | 50A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
*Q:6.35x0.8mm S 早く:ねじラグナット W:UL1015 18awg
電気設計図:
Fig.1
図2
機械次元（単位:mm）
| 場合 | E4 | D1 | D2 | D3 | D4 | D5 | D6 | F1 | F2 | F3 | 許容 | |||||||||||||||||
| A | 44.5 | 51 | 51 | 63 | 63 | 73 | 94 | 72 | 98 | 150 | ±1 | |||||||||||||||||
| B | 50.5 | 33 | 51 | 51 | 51 | 56 | 55 | 65 | 80 | 105 | ±1 | |||||||||||||||||
| C | 30 | 29 | 21 | 29 | 38 | 44.5 | 44.5 | 39 | 41 | 60 | ±1 | |||||||||||||||||
| D | 61.5 | 60 | 63 | 75 | 75 | 87 | 104 | 75 | 95 | 120 | ±0.15 | |||||||||||||||||
| E | 70.5 | 68 | 72 | 85 | 85 | 98 | 118 | 45 | 50 | 80 | ±1 | |||||||||||||||||
| F | 28 | 20 | 27 | 25 | 27 | 30 | 30 | 35 | 50 | 60 | ±0.5 | |||||||||||||||||
| G | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 15 | 22 | 24 | 35 | ±0.5 | |||||||||||||||||
| H | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.5*6 | 4.2 | 4.2 | 4*6 | ±0.15 | |||||||||||||||||
| I | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | ±0.15 | |||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | |||||||||||||||||||||||||
| K | 6.3*0.8 | 18awg | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | ±0.15 | |||||||||||||||||
| L | 35 | 50 | 60 | ±2 | ||||||||||||||||||||||||
挿入損失のテーブル（IEC/CISPR No.17を一致する50ohmシステムで）
共通モード --------差動モード
1A 6A
8A 10A
20A 30A
50A
