起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:

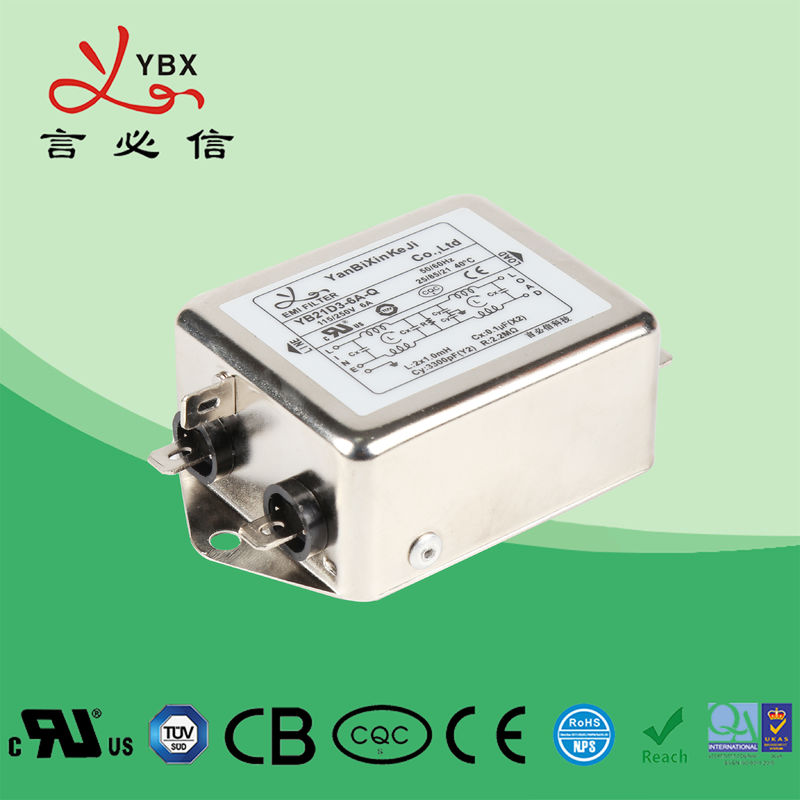

YB41D3-6A-Q
私達に連絡しなさい

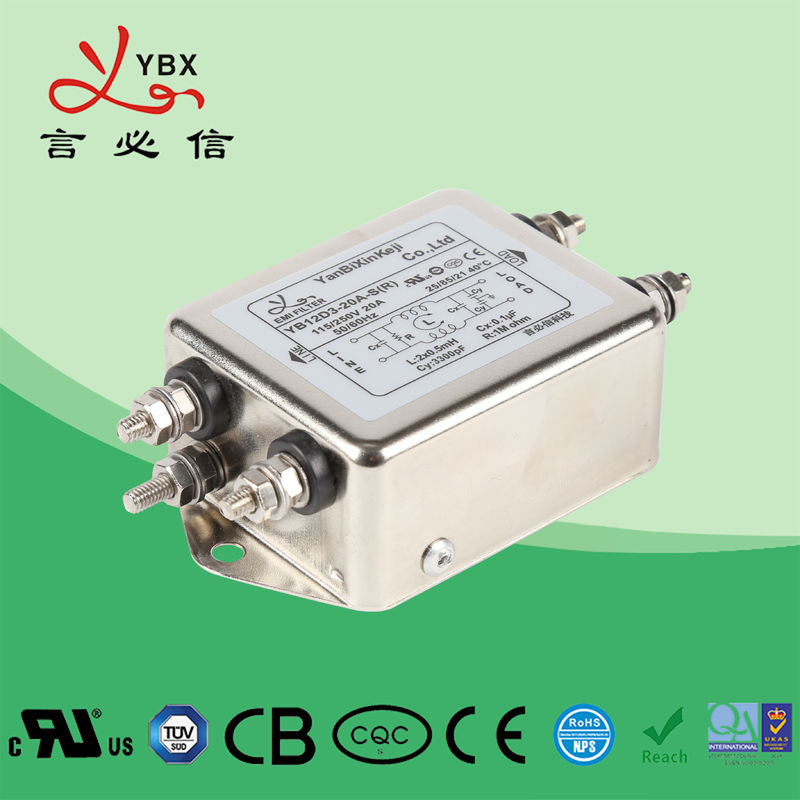

5-20A高性能の交流電力のノイズ・フィルタの三相調光器EMCフィルター
技術仕様:
| 項目 | DINの柵の電力線フィルター |
| モデル | DINの柵の電力線フィルターYB-D |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インピーダンス | 50Ω |
| 評価される電圧 | 115V/250V |
| 評価される流れ | 1~50A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| 地面へのライン | 2250VDC |
| 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| MOQ | 50pcs |
| 価格 | USD1.65~10.8/Meter |
| 調達期間 | 5~15平日 |
特徴:
-- 電源を防ぐ設計されていた2つの段階によって高められるろ過は装置に干渉を作り出すかもしれません
-- さまざまな末端の選択は選ぶことを可能にします
-- 別の顧客のEMCテストに会ういろいろな部品および組合せがあります。
-- 顧客の要求に従うカスタマイズされたプロダクト。
典型的な適用:
--電気および電子機器
--医療機器
--建物のオートメーション
--オフィス・オートメーションおよびデータ通信装置
指名の規則:
YB 24 E4 - 10A - Q （5）
¦ ¦ ¦ ¦ ¦ ¦
任意回路の場合の現在の関係
表にします:
| モデルいいえ。 | 評価される流れ @40°C |
末端のOptions* | 漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||
| YB41D3-1A | 1A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB41D3-2A | 2A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-3A | 3A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-4A | 4A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-1A | 1A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-2A | 2A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-3A | 3A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-4A | 4A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-6A | 6A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-8A | 8A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-10A | 10A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB42D3-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-2A | 2A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-3A | 3A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-4A | 4A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-6A | 6A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-8A | 8A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-10A | 10A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-2A | 2A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-3A | 3A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-4A | 4A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-6A | 6A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-8A | 8A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-10A | 10A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
医学のタイプは表にします:
| モデルいいえ。 | 評価される流れ @40°C |
末端の選択 | 医療機器 5 |
漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||||
| YB41D3-1A-x （5） | 1A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
| YB41D3-2A-x （5） | 2A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-3A-x （5） | 3A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-4A-x （5） | 4A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-6A-x （5） | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-8A-x （5） | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-1A-x （5） | 1A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-2A-x （5） | 2A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-3A-x （5） | 3A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-4A-x （5） | 4A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-6A-x （5） | 6A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-8A-x （5） | 8A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB42D3-1A-x （5） | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-2A-x （5） | 2A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-3A-x （5） | 3A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-4A-x （5） | 4A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-6A-x （5） | 6A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-8A-x （5） | 8A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-10A-x （5） | 10A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-1A-x （5） | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-2A-x （5） | 2A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-3A-x （5） | 3A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-4A-x （5） | 4A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-6A-x （5） | 6A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-8A-x （5） | 8A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-10A-x （5） | 10a | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
*Q:6.35x0.8mm S 早く:ねじラグナット T:ターミナル ブロック
電気設計図:
Fig.1
Fig.2
Fig.3
Fig.4
機械次元（単位:mm）
| 場合 | A | B | C | D | E | F | G | H | I | J | K | L | ||||||||||||||||||||||||||||
| D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| 許容 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
挿入損失のテーブル（IEC/CISPR No.17を一致する50ohmシステムで）
共通モード --------差動モード
1A 3A
6A 10A
20a
