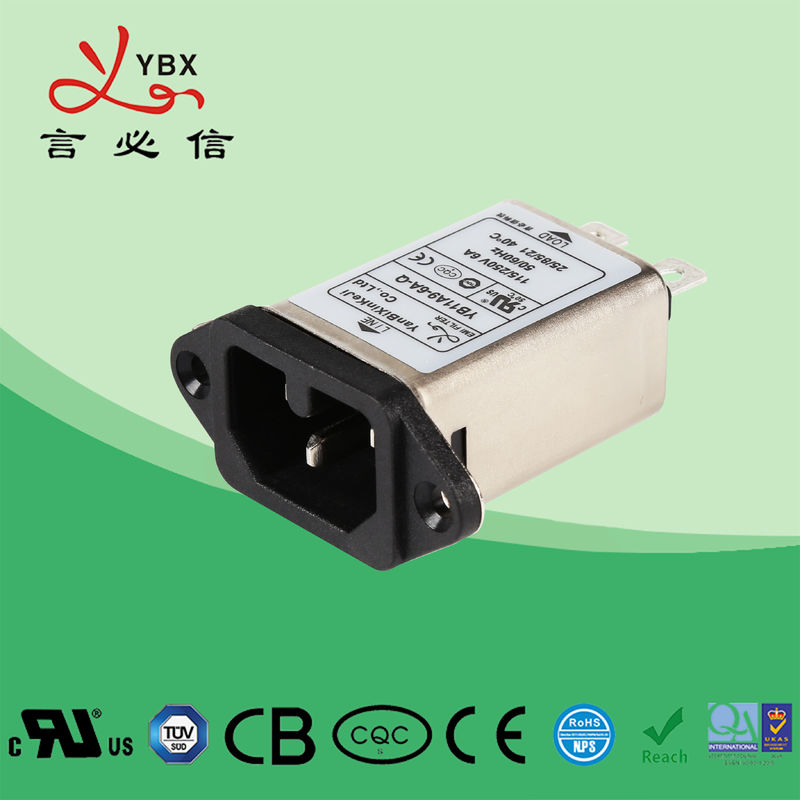

Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター

起源の場所 中国
ブランド名 YBX
証明 cUL, TUV, CQC, CE, ROHS
モデル番号 YB11A9-10A-Q
最小注文数量 ポーレックス
価格 Negotiable
パッケージの詳細 56.5*28.5*22.5CM
受渡し時間 20〜25日
支払条件 トン/ Tは、リットル/℃
供給の能力 月額10000 /関連キーワード

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
項目 YB11A9-10A-Q 評価される流れ 1A-10A
評価される電圧 115V 動作周波数 50/60Hz
ライン・ツー・ライン 1450DVC シンセン
ハイライト

力の記入項目フィルター

,

emi emcフィルター

メッセージ
製品の説明

電子10AインラインEMIフィルタYB11A9の洗濯機の使用Emi AC RFIフィルター



技術仕様:



項目 IECフィルター
モデル IECフィルターYB-A
伝達関数 低域
パッケージのタイプ 表面の台紙
わずかな中心周波数 10K-30MHZ
挿入損失 60~90dB
入力インピーダンス 50Ω
評価される電圧 115V/250V
評価される流れ 1~10A
環境の温度 40°C
温度較差 25 / 085/21
動作周波数 50/60HZ
ライン・ツー・ライン 1450VDC
地面へのライン 2250VDC
最高の漏出流れ 最高250VAC/60HZ 0.8mA
MOQ 100pcs
価格 USD1~5.8/Meter
調達期間 5~15平日



特徴:



1. IEC 320のソケットが付いている高性能そして高い減少力フィルター



2. (R5)タイプは安全限界、漏出流れおよびhipotのテストのためのIEC/EN60601-1の条件に従います



3。 別の顧客のEMCテストに会ういろいろな部品および組合せがあります



4.顧客の要求に従うカスタマイズされたプロダクト



典型的な適用:



--LCDおよびPDP TVのために特に、医学の適用設計されていて、概要の電化製品



--医療機器



--テストおよび測定装置



--小-中型機械および世帯装置





指名の規則:



YB 11 A7 - 10A - Q (G) R 5

          ¦ ¦ ¦ ¦ ¦ ¦ ¦

   任意回路の場合の現在の関係



表にします:

モデルいいえ。 評価される流れ
@40°C
末端のOptions*

ブリーダー抵抗器の抵抗器

(任意)


G
漏出現在の250V/50Hz 電気設計図 評価される電圧(V) 動作周波数(Hz)


YB11A9-1A 1A Q S W - -







<0>

Fig.1







115/250V







50/60Hz

YB11A9-2A 2A Q S W - - Fig.1
YB11A9-3A 3A Q S W - - Fig.1
YB11A9-4A 4A Q S W - - Fig.1
YB11A9-6A 6A Q S W - - Fig.1
YB11A9-8A 8A Q S W - - Fig.1
YB11A9-10A 10A Q S W - - Fig.1
YB11A9-15A 15A Q S W - - Fig.1



医学のタイプは表にします:



モデルいいえ。 評価される流れ
@40°C
末端の選択

ブリーダー抵抗器の抵抗器

(任意)

医療機器
5

G
漏出現在の250V/50Hz 電気設計図 評価される電圧(V) 動作周波数(Hz)


YB11A9-1A-x (R5) 1A Q S W 1 5 -







<5>

Fig.2







115/250V







50/60Hz

YB11A9-2A-x (R5) 2A Q S W 1 5 - Fig.2
YB11A9-3A-x (R5) 3A Q S W 1 5 - Fig.2
YB11A9-4A-x (R5) 4A Q S W 1 5 - Fig.2
YB11A9-6A-x (R5) 6A Q S W 1 5 - Fig.2
YB11A9-8A-x (R5) 8A Q S W 1 5 - Fig.2
YB11A9-10A-x (R5) 10A Q S W 1 5 - Fig.2
YB11A9-15A-X (R5) 15A Q S W 1 5 - Fig.2



Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 0*Q:6.35x0.8mm SYanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 1  早く:はんだ4.0x0.8mmYanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 2 W:UL1015 18awg



電気設計図:



Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 3

                        Fig.1







Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 4

                        Fig.2



機械次元(単位:mm)



Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 5




場合 A B C D E F G H I J K L M N
A9 58 28.5  21    50 40 22.4  12.7 11.8 13.5  3.2 6.35*0.8
許容 ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15 ±1 ±1 ±0.5





挿入損失のテーブル(IEC/CISPR No.17を一致する50ohmシステムで)



                    共通モード               --------差動モード



                               1A 3A

  Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 6        Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 7



                                6A 8A

  Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 8         Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 9



                               10A 15A

   Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 10         Yanbixinの電子10AインラインEMIフィルタ/洗濯機EMI AC RFIフィルター 11
