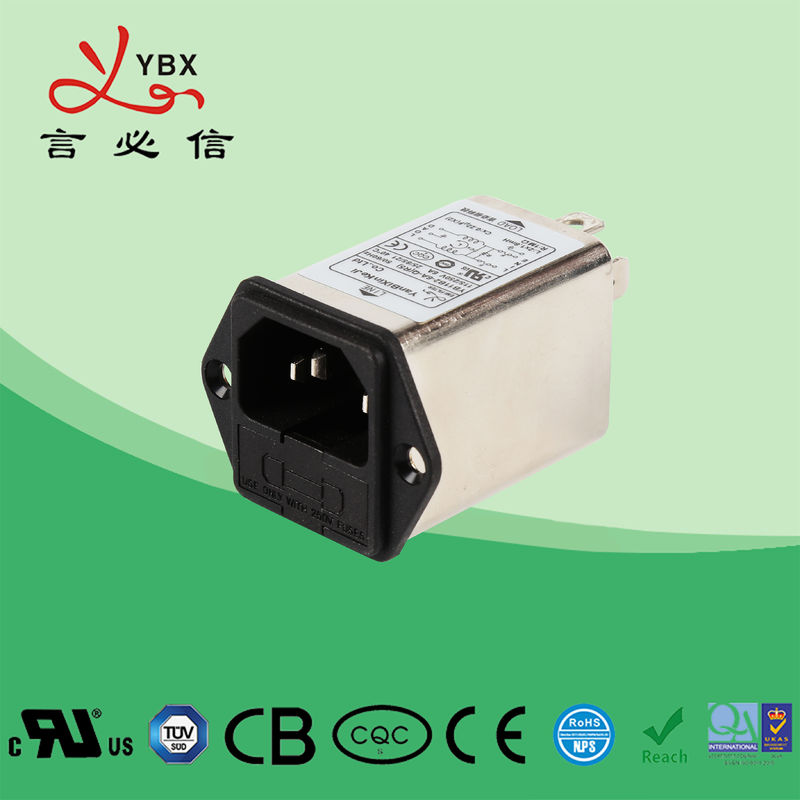

インラインEMIフィルタ120の250VAC YB11B2の倍のヒューズ力の記入項目モジュールはろ過します
技術仕様:
| 項目 | IECフィルター |
| モデル | IECフィルターYB-B |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インピーダンス | 50Ω |
| 評価される電圧 | 115V/250V |
| 評価される流れ | 1~10A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| 地面へのライン | 2250VDC |
| 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| MOQ | 100pcs |
| 価格 | USD1~9.8/Meter |
| 調達期間 | 5~15平日 |
特徴:
1. 10Aへの版は1-2の（5*20mmの）ヒューズのためにヒューズのホールダーと利用できます
2. （R5）タイプは安全限界、漏出流れおよびhipotのテストのためのIEC/EN60601-1の条件に従います
3. 別の顧客のEMCテストに会ういろいろな部品および組合せがあります
典型的な適用:
--携帯用電気および電子機器
--医療機器
--テストおよび測定装置
--小-中型機械および世帯装置
指名の規則:
YB 11 B1 - 10A - Q （G） R 5
¦ ¦ ¦ ¦ ¦ ¦ ¦
任意回路の場合の現在の関係
B1:1つのヒューズ
B2:2つのヒューズ
表にします:
| モデルいいえ。 | 評価される流れ @40°C |
末端のOptions* |
ブリーダー抵抗器の抵抗器 （任意） |
G |
漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
医学のタイプは表にします:
| モデルいいえ。 | 評価される流れ @40°C |
末端の選択 |
ブリーダー抵抗器の抵抗器 （任意） |
医療機器 5 |
G |
漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x （R5） | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x （R5） | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x （R5） | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x （R5） | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x （R5） | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x （R5） | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x （R5） | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x （R5） | 1A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x （R5） | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x （R5） | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x （R5） | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x （R5） | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x （R5） | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x （R5） | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q:6.35x0.8mm S 早く:はんだ4.0x0.8mm W:UL1015 18awg
電気設計図:
Fig.1
Fig.2
機械次元（単位:mm）
| 場合 | A | B | C | D | E | F | G | H | I | J | K | ||||||||||||||
| B1 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35*0.8 | ||||||||||||||
| B2 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35*0.8 | ||||||||||||||
| 許容 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | ||||||||||||||
挿入損失のテーブル（IEC/CISPR No.17を一致する50ohmシステムで）
共通モード --------差動モード
1A 3A
6A 8A
10A
