二段階単相フィルター 100A 高電流電源線フィルター CE認証
2段階エミフィルターの特徴:
-- 強化されたフィルタリングのために設計された
-- 異なる端末オプション: faston/screw/terminal
-- 定位電流は1から100A
-- 優れた微分と共通モード減衰
-- 顧客の要求に応じてカスタマイズされた製品.
典型的な用途:
-- 電機・電子機器
-- 医療機器
-- 通信機器
-- オフィス自動化機器
フィルターの仕様:
| ポイント | 2段階電源線フィルター |
| モデル | YB21F4-100A-S |
| 転送関数 | ローパス |
| パッケージの種類 | 表面マウント |
| 定数中心周波数 | 150KHZ~30MHZ |
| 挿入損失 | 60~90dB |
| 入力インペデンス | 50Ω |
| 定位電圧 | 115V/250V |
| 定位電流 | 1~100A |
| 環境温度 | 40°C |
| 温度範囲 | 25 / 085 / 21 |
| 動作頻度 | 50/60HZ |
| ラインからラインへ | 1450VDC |
| 線から地面へ | 2250VDC |
| 最大流出電流 | 250VAC/60HZ 0.8mA 最大 |
| MOQ | 100個 |
| パーツNo | ケース | 定数電流 (A) | 出力接続 |
| YB21F4-10A | F4 | 10 | スピード・オン・ターミナル |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | ワイヤ |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | M4 スクロール |
| YB11F4-100A | F4 | 100 |
*Q: 6.35x0.8mmの速さでS: スクリップラグW: UL1015 18awg
名付けルール:
| YB | 21 | F4 | - | 100A | - | S |
| ほら | ほら | ほら | ほら | ほら | ||
| 単相 | サーキット | サイズ | 流動 | 出力接続 | ||
| 2121回線 | F4 | 30A 30アンプ | Q:fast-on タブ 250 | |||
| 50A:50アンプ | S:M4 スクロール | |||||
| 100A:100アンプ | T:終端 |

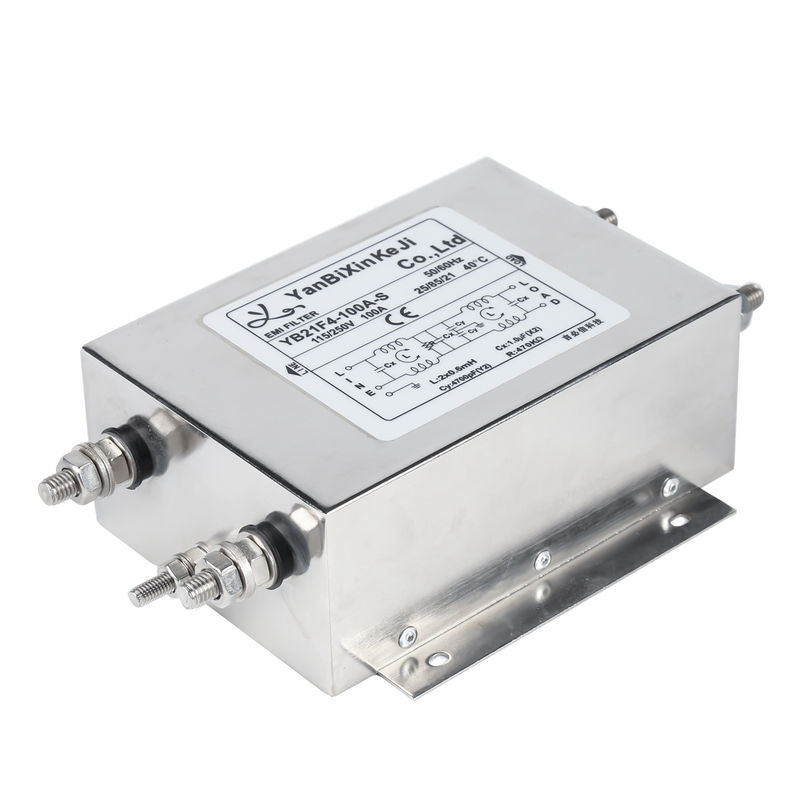

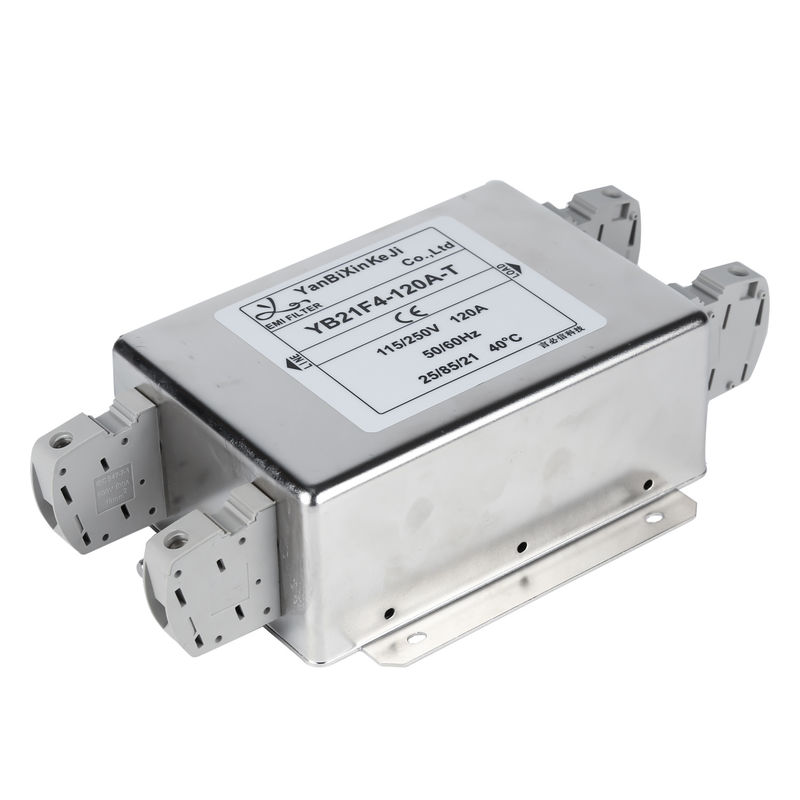

YB21F4-100A-S 製品表示:
電気図:
メカニカル次元 (単位:mm)
| ケース | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | 許容性 | ||||||||||||||||||
| A について | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
| B について | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| C について | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±015 | ||||||||||||||||||
| E について | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| F について | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±05 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±05 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±015 | ||||||||||||||||||
| 私は | 4.5 | 4.2×62 | 4.2×62 | 4*6 | 4*6 | ±015 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*08 | 6.3*08 | UL 1015 | 6.3*08 | 6.3*08 | 6.3*08 | 6.3*08 | M4 | M4 | M4 | M4 | ±015 | ||||||||||||||||||
| L について | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
