起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB12D5-30A-T (R)
私達に連絡しなさい
DINレールAC電源ノイズフィルタ 単相電源ラインフィルタ YB12D5-20A-T
DIN レール単相フィルター:
YB12D5-20A-T は、Din レールを備えた電力線 EMI フィルタで、端子台の接続方法を使用します。単相フィルタは、コモンモードとディファレンシャルモードの両方の減衰を提供する汎用の単相多段フィルタです。設置が容易で省スペースを考慮したコンパクトなサイズ設計です。定格電流は最大 20 アンペアまで提供できます。
YB12D5 パワーラインフィルターの特徴:
-- 定格電流は 1 ~ 30 アンペアで提供できます。
-- M4ネジ端子や端子台など豊富な出力選択。
-- ご要望に応じて、低漏れ電流バージョンも提供します。
-- コンパクトなサイズなので、さまざまなシーンに適用できます。
-- UL、CSA、CE マーキングなどの関連する安全承認規制を満たしています。
EMIフィルターパラメータ:
応用:
電気・電子機器、医療機器、データ通信機器、OA機器などへの応用
フィルター選択表:
部品番号 | 場合 | 定格電流(A) | 出力接続 |
YB12D5-3A | D5 | 3 | M4ネジ |
YB12D5-6A | D5 | 6 | |
YB12D5-8A | D5 | 8 | |
YB12D5-10A | D5 | 10 | ターミナルブロック |
YB12D5-15A | D5 | 15 | |
YB12D5-20A | D5 | 20 |
*Q: ファストオン 6.35x0.8mm
S:ネジラグ
T:端子台
命名規則:
YB | 12 | D5 | - | 20A | - | T(R) |
| | | | | | | | | | ||
当社のブランド | 回路 | 寸法 | 現在 | 出力接続 | ||
12:12サーキット | D5 | 6A:6アンペア | S:M4ネジ | |||
8A:8アンペア | T:端子台 | |||||
10A:10アンペア | (R)抵抗 | |||||
15A:15アンペア | ||||||
20A:20アンペア |

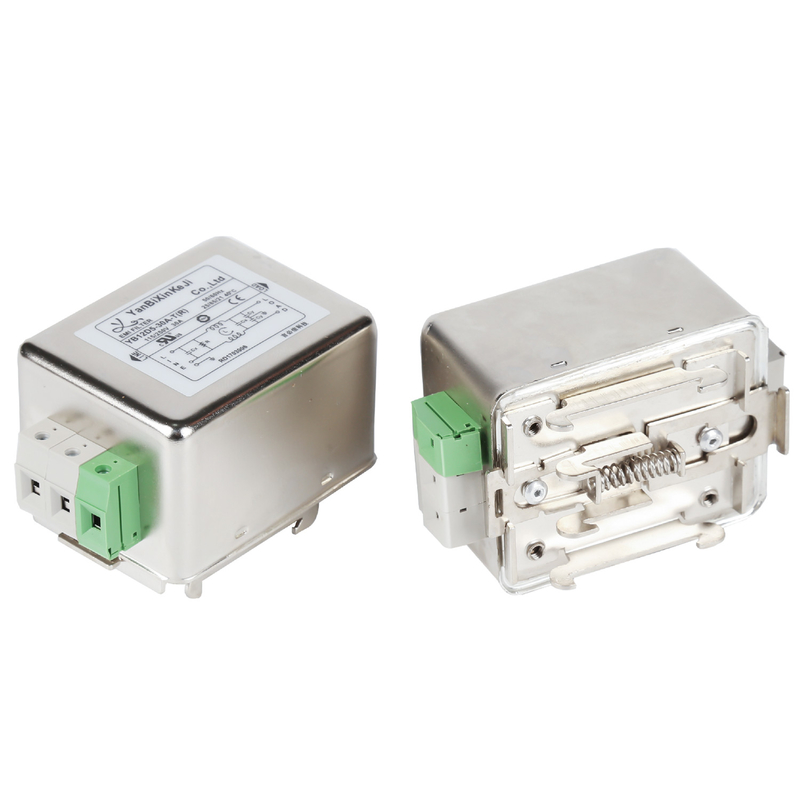

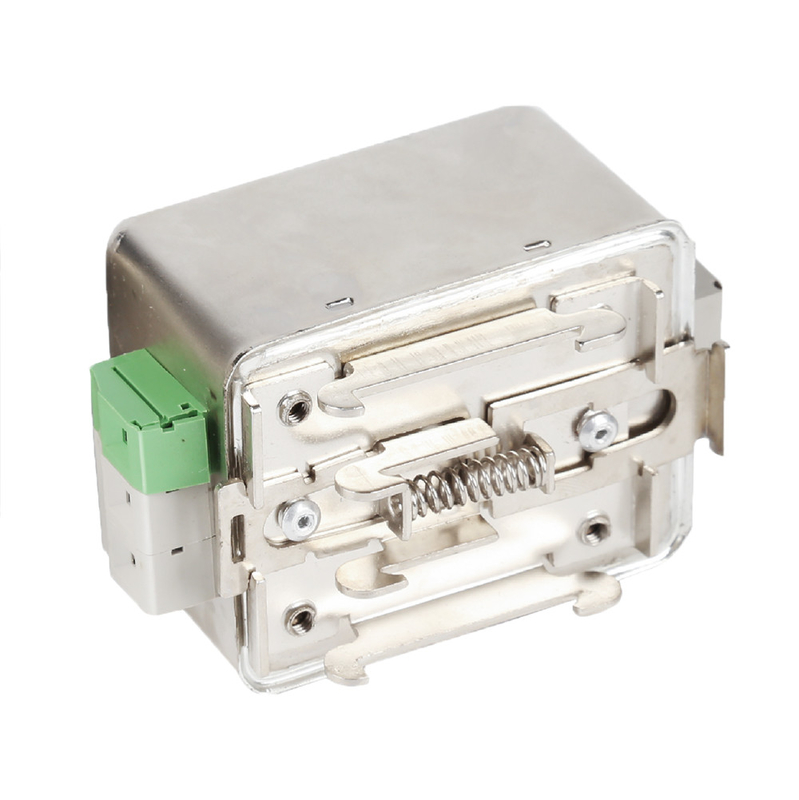

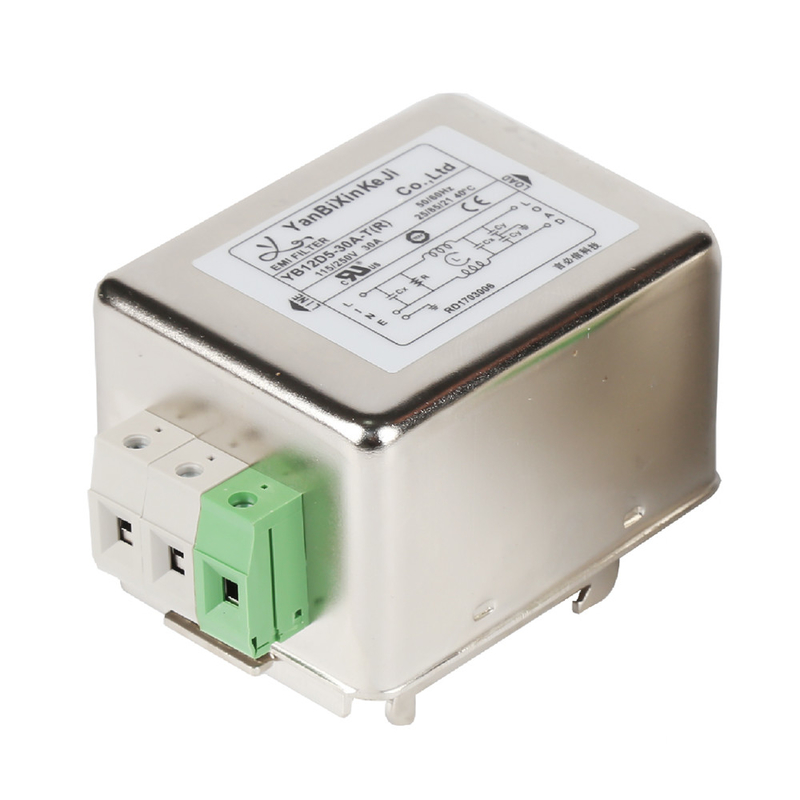

YB12D5-30A-T(R) フィルターの画像:
電気回路図:
機械的寸法(単位:mm)
機械的寸法(単位:mm)
場合 | あ | B | C | D | E | F | G | H | 私 | J | K | L | ||||||||||||||||||||||||||||
D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
D5 | 73 | 56 | 44.5 | 87 | 98 | 30 | 16 | 4.5 | 4.2*6.2 | 6.3*0.8 | ||||||||||||||||||||||||||||||
公差 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
Emi フィルター認証:
