医療機器 YB11C2-1A-Q(R5) EMI フィルター高効率 IEC インレット電源ライン フィルター
スリーインワン IEC インレット Emi フィルター:
技術仕様：
| アイテム | 医療用 IEC インレットフィルター |
| モデル | IECインレットエミフィルタ YB11C2-10A-Q |
| 伝達関数 | ローパス |
| パッケージ型式 | 表面実装 |
| 公称中心周波数 | 10K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 115V/250V |
| 定格電流 | 1～10A |
| 環境温度 | 40℃ |
| 温度範囲 | 25/085/21 |
| 動作周波数 | 50/60Hz |
| ラインからラインへ | 1450VDC |
| ラインからグラウンドまで | 2250VDC |
| 最大漏れ電流 | 250VAC/60HZ 0.8mA最大 |
| MOQ | 100個 |
| 価格 | USD1.5~8.8/メートル |
| リードタイム | 平日5~15時 |
指名ルール：
YB-----11-----C2-----1A----------Q----- --(R----------5)
??? ??? ?????? ??? ???
回路ケース電流接続オプション医療タイプ
C1、C3、C5 --- シングルヒューズ
C2、C4、C6 --- ダブルヒューズ

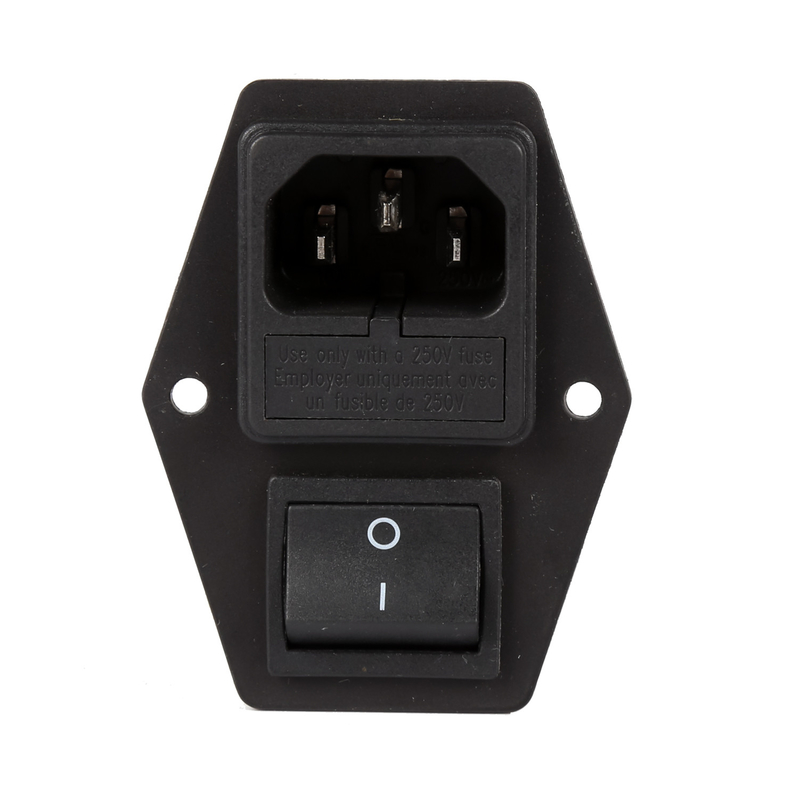

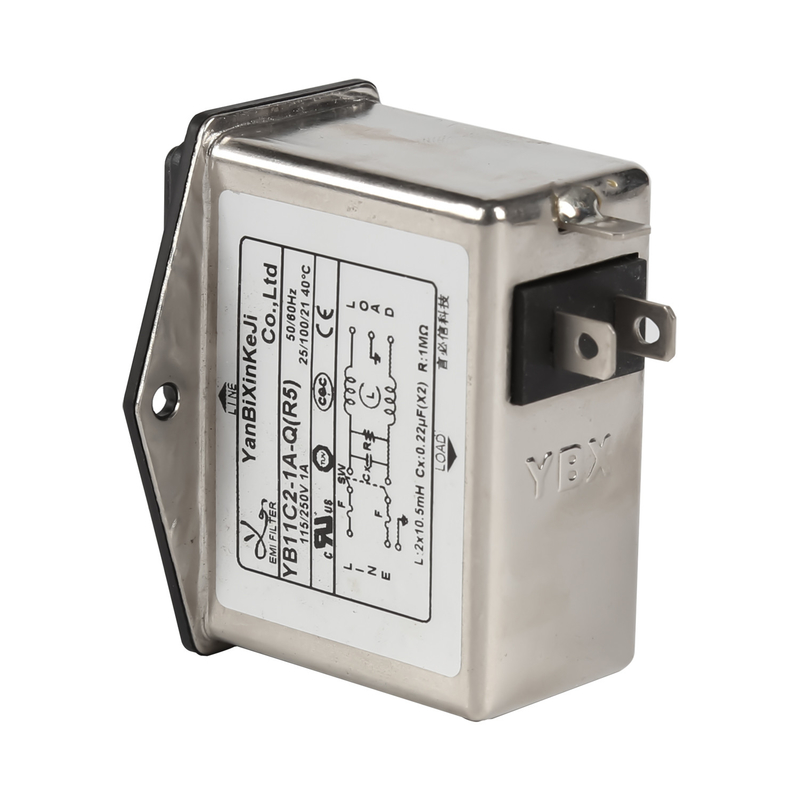

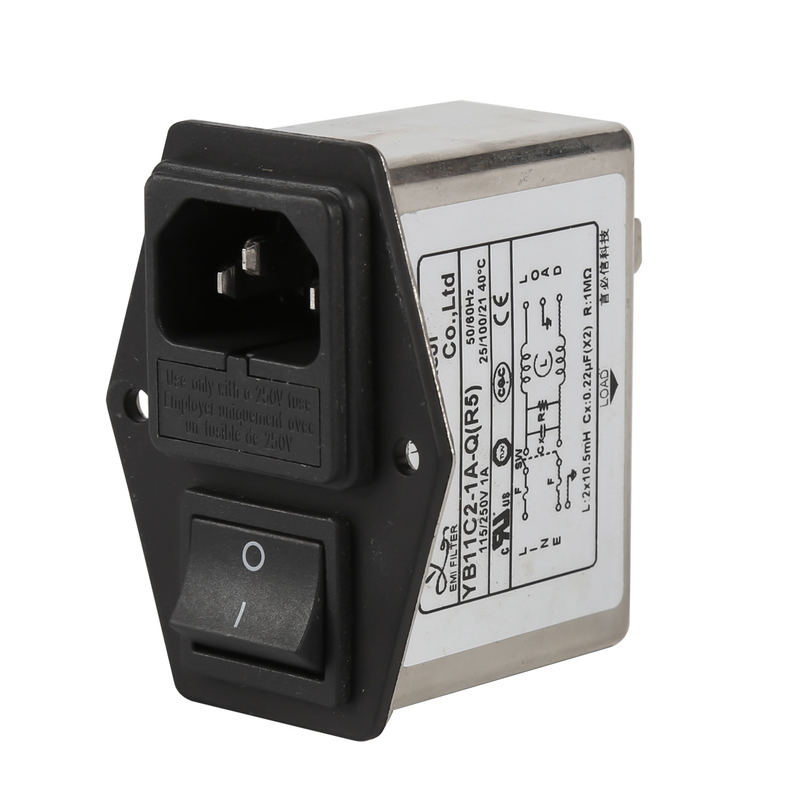

YB11C2-10A-Q 画像 画像:
表:
| モデル番号。 | 定格電流 @40℃ |
端末オプション |
ブリーダー抵抗器（オプション） R(MΩ) |
医療機器 | G |
漏れ電流 250V/50Hz | 電気回路図 |
定格電圧(V) | 動作周波数(Hz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11C2-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - |
<5μA |
図1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11C2-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C2-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C2-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C2-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C2-8A-x(R6) | 8A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C2-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| モデル番号。 | 定格電流 @40℃ |
端末オプション |
ブリーダー抵抗器（オプション） R(MΩ) | 医療機器 | G |
漏れ電流 250V/50Hz | 電気回路図 |
定格電圧(V) | 動作周波数(Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11C3-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - |
<5μA |
図1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11C3-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| モデル番号。 | 定格電流 @40℃ |
端末オプション |
ブリーダー抵抗器（オプション） R(MΩ) | 医療機器 | G |
漏れ電流 250V/50Hz | 電気回路図 |
定格電圧(V) | 動作周波数(Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11C5-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - |
<5μA |
図1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11C5-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | 図1 | ||||||||||||||||||||||||||||||||||||||||
*Q:ファストオン 6.35x0.8mmS:はんだ4.0x0.8mmW：UL1015 18awg
電気回路図:
図1
機械的寸法(単位:mm)
C1/C2ケース
| 場合 | あ | B | C | D | E | F | G | H | 私 | J | K | L | |||||||||||||||||
| C1/C2 | 62 | 61 | 29.5 | 50 | 40 | 65 | 11 | 11 | 17 | 3.5 | 6.3*0.8 | 46.0 | |||||||||||||||||
| 公差 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | ±0.15 | |||||||||||||||||
C3/C4ケース
| 場合 | あ | B | C | D | E | F | G | H | 私 | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| 公差 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
C5/C6ケース
| 場合 | あ | B | C | D | E | F | G | H | 私 | J | K | |||||||||||||||
| C5/C6 | 62 | 61 | 29.5 | 65.5 | 32 | 11 | 11 | 19 | 6.35*0.8 | |||||||||||||||||
| 公差 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||||||||||||||
挿入損失表(IEC/CISPR No.17に準拠した50Ωシステムにおいて)
コモンモード -------- ディファレンシャルモード
1A 3A
6A 8A
10A
