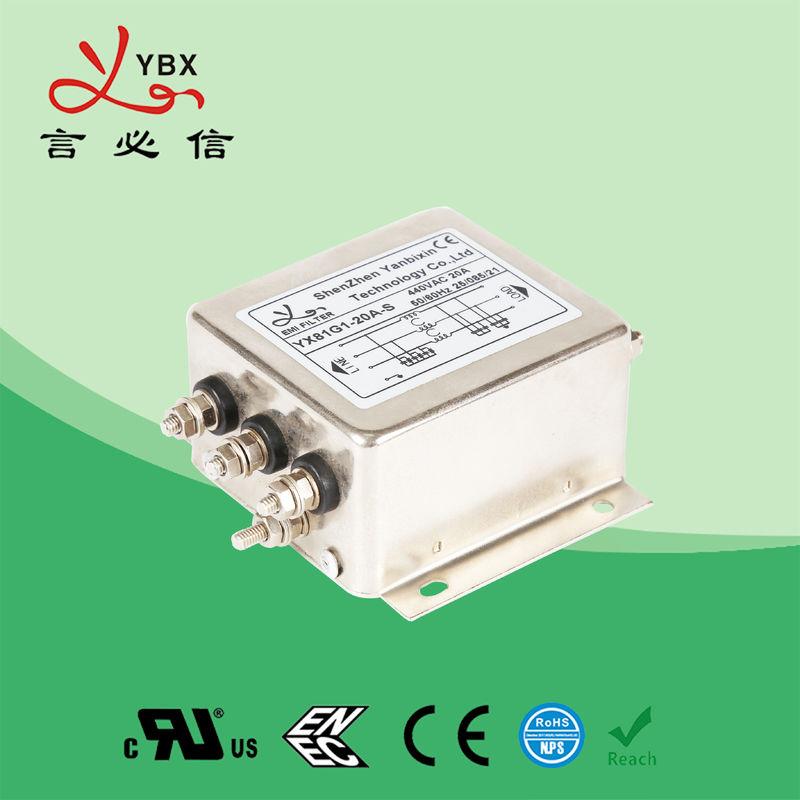

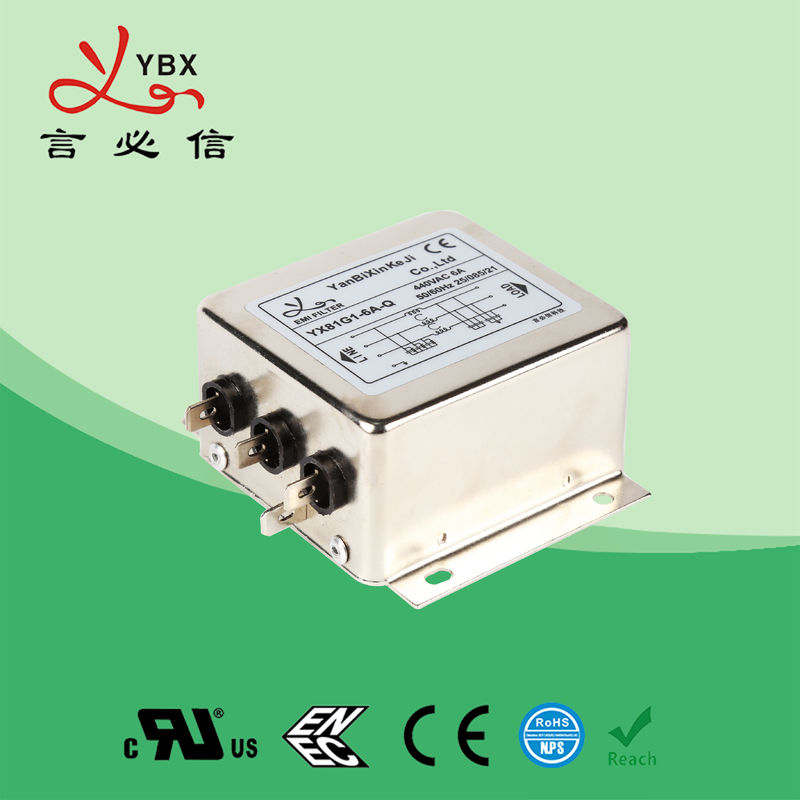

380V、440VAC 3A 3コンバーターのための段階3ライン インバーターEMIフィルタ
技術仕様:
| 項目 | コンバーターのための企業力フィルター |
| モデル | 企業力フィルターYB-Gシリーズ |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 380V/440V |
| 評価される流れ | 1~600A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDC |
| 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| MOQ | 5pcs |
| 価格 | USD4.8~88.8/Meter |
| 調達期間 | 5~15平日 |
特徴:
-- 3つの段階のろ過の設計を使うと、特別な材料は広い周波数範囲の高いインピーダンス特徴を保証できる
-- 円滑な運用を近辺の他の電子デバイスの保証し、インバーターの干渉問題を解決しなさい
-- 国際規格、容易でおよび安全な関係に合わせるために250Aの上の版を加えられる銅棒ターミナル
-- 顧客の要求に従うカスタマイズされたプロダクト
典型的な適用:
--インバーターのほとんどのブランドのために適した
--サーボ モーター
--dv/dtの限定
--周波数変換の主義の使用による産業電子機器
--オフィス・オートメーションおよびデータ通信装置
指名の規則:
YX 84 G1 - 3A - Q L
¦ ¦ ¦ ¦
回路の場合 現在 関係
表にする:
| モデルいいえ。 | 評価される流れ @40°C |
ターミナルOptions* |
漏出現在の440V/50Hz | 電気設計図 |
評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||
| YX84G1-3A-XL | 3A | - | S | T |
<5> |
Fig.1 |
250/440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX84G2-6A-XL | 6A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G2-10A-XL | 10A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G2-15A-XL | 15A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-20A-XL | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-25A-XL | 25A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-30A-XL | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-30A-XL | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-40A-XL | 40A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-50A-XL | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G4-50A-XL | 50A | - | S | T |
<7> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX84G4-60A-XL | 60A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G4-80A-XL | 80A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-100A-XL | 100A | - | S | T |
<10> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX84G6-120A-XL | 120A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-150A-XL | 150A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-180A-XL | 180A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-200A-XL | 200A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G8-300A-XL | 300A | B | - | - |
<20> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX84G8-400A-XL | 400A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G8-630A-XL | 630A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G9-800A-XL | 800A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G9-1000A-XL | 1000A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G9-1200A-XL | 1200A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
*B:銅棒 S:ねじラグナット T:ターミナル ブロック
電気設計図:
機械次元（単位:mm）
| 場合 | B | C | D | E | F | G | H | 私 | J | K | L | M | |||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6*9 | 117 | M6/M8 | M8/M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| G8 | 290 | 170 | 155 | 195 | 220 | 100 | 75 | 12 | 228 | M8 | 20 | 8 | 380 | ||||||||||||||||||||||||||||||
| G9 | 350 | 205 | 162 | 230 | 255 | 124 | 67 | 12 | 290 | M8 | 30 | 8 | 448 | ||||||||||||||||||||||||||||||
| 許容 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||||
挿入損失のテーブル（IEC/CISPR No.17を一致する50ohmシステムで）
共通モード --------差動モード
6A/10A 20A
30A 50A
80A 100A
200A
