起源の場所:
中国
ブランド名:
YBX
証明:
cUL, ENEC, CE, ROHS, ISO
モデル番号:
YX83G2-20A-T
私達に連絡しなさい

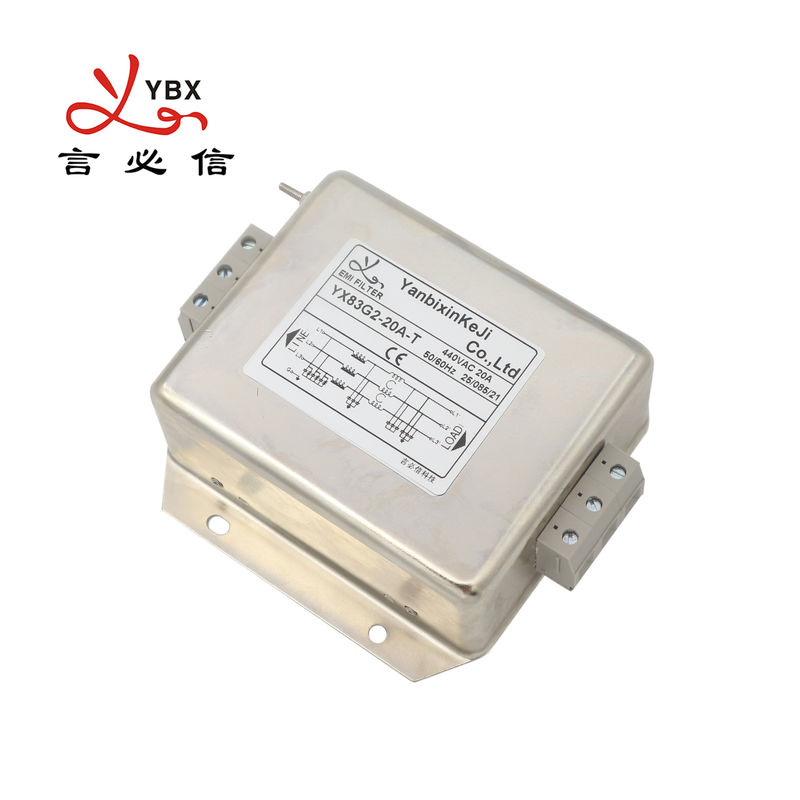

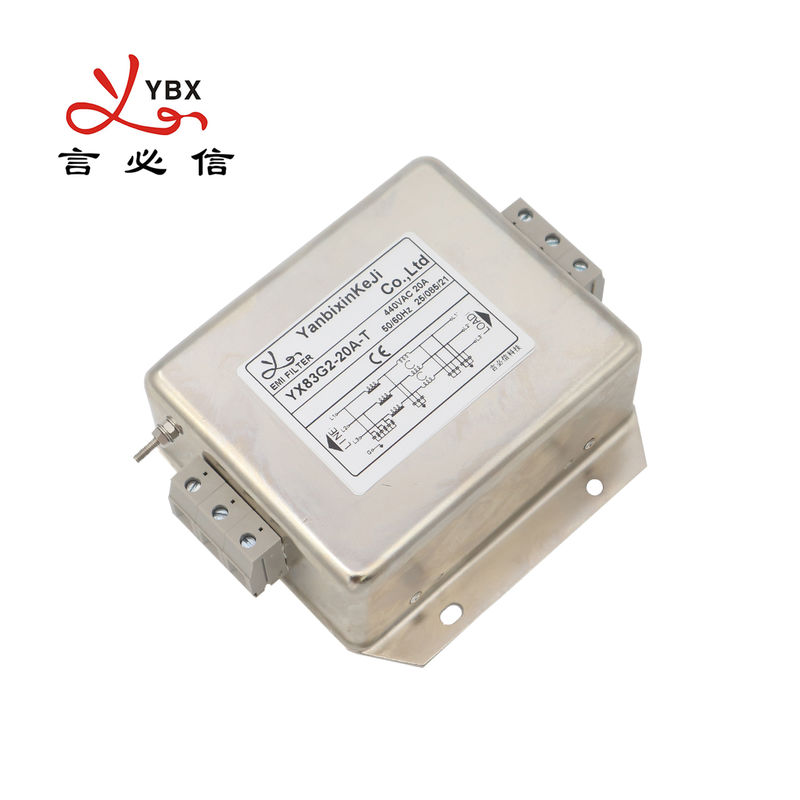

YX83 端末ブロック接続 EMIフィルター 380V 20A インバーター 3相フィルター
技術仕様:
| ポイント | ターミナルブロック3相フィルター |
| モデル | YX83G2-20A-T |
| 転送関数 | ハイパス |
| パッケージの種類 | 表面マウント |
| 定数中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インペデンス | 50Ω |
| 定位電圧 | 380V/440V |
| 定位電流 | 1A~100A |
| 環境温度 | 40°C |
| 温度範囲 | 25 / 085 / 21 |
| 動作頻度 | 50/60HZ |
| ラインからラインへ | 1450VDC |
| 線から地面へ | 2250VDC または 2000VAC |
| 最大流出電流 | 250VAC/60HZ 1.4mA 最大 440VAC/60HZ 2.5mA 最大 |
| MOQ | 5個 |
| 価格 |
USD4.8~88/メートル |
| リード タイム | 3~15週間の3相RFIフィルター |
特徴:
-- 電圧の干渉に対する保護
-- 3相PDSフィルタリングのための業界標準EMCソリューション
-- 顧客の要求に応じてカスタマイズされた製品.
典型的な用途:
1フォトホルトアシステムと産業用用途
2三相モータードライブ
3エネルギー変換装置 (インバーター,変換機)
4産業自動化機器
フィルター選択表:
| パーツNo | ケース | 定数電流 (A) | 出力接続 |
| YX83G2-10A | G2 | 10 | スピード・オン・ターミナル |
| YX83G2-20A | G2 | 20 | |
| YX83G2-30A | G2 | 30 | M4/M6/M8 スクロール |
| YX83G2-40A | G2 | 40 | |
| YX83G2-50A | G2 | 50 | ターミナルブロック |
*Q: 6.35x0.8mmの速さでS: スクリップラグT:ターミナルブロック
タブレット:
| モデル番号 | 定位電流 @40°C |
ターミナルオプション* |
漏れ電流 440V/50Hz | 電気図 |
定位電圧 (V) | 動作周波数 ((Hz) | ||||||||||||||||||||||||||||||
| YX82G1-1A | 1A | Q について | S | T |
<1.0mA |
図です1 |
250Vから440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX82G1-3A | 3A | Q について | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G1-6A | 6A | Q について | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G2-10A | 10A | Q について | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G2-15A | 15A | Q について | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G2-20A | 20A | - | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G3-10A | 10A | - | S | T |
<2.0mA |
図です1 | ||||||||||||||||||||||||||||||
| YX82G3-20A | 20A | - | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G3-30A | 30A | - | S | T |
<5.0mA |
図です1 | ||||||||||||||||||||||||||||||
| YX82G5-30A | 30A | - | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G5-50A | 50A | - | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G5-60A | 60A | - | S | T |
<7.0mA |
図です1 | ||||||||||||||||||||||||||||||
| YX82G4-100A | 100A | - | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G4-150A | 150A | - | S | T | 図です1 | |||||||||||||||||||||||||||||||
| YX82G6-200A | 200A | - | S | T | <10.0mA | 図です1 | ||||||||||||||||||||||||||||||
| ケース | A について | B について | C について | D | E について | F について | G | H | 私は | J | K | L について | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*65 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| 許容性 | ±1 | ±1 | ±1 | ±015 | ±1 | ±05 | ±05 | ±015 | ±015 | ±015 | ||||||||||||||||||||||||||||||
YX83G2-20A-T 三相フィルター:
挿入損失表 (IEC/CISPR No.17) による50ohmシステムで
