起源の場所:
中国
ブランド名:
YBX
証明:
cUL, ENEC, CE, ROHS, ISO
モデル番号:
YX91G5-50A-T
私達に連絡しなさい
共通モード チョーク産業オートメーション装置のための3段階の単一フェーズ力フィルター
技術仕様:
| 項目 | 3段階のEMIフィルタ |
| モデル | 3段階のEMIフィルタ- YX82Gシリーズ |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 380V/440V |
| 評価される流れ | 1A-100A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDCか2000VAC |
| 最高の漏出流れ | 最高115VAC/60HZ 1.4mA。最高250VAC/60HZ 2.5mA |
| MOQ | 5pcs |
| 価格 |
USD4.8~88/Meter |
| 調達期間 | 低域EMIフィルタのための3~15平日 |

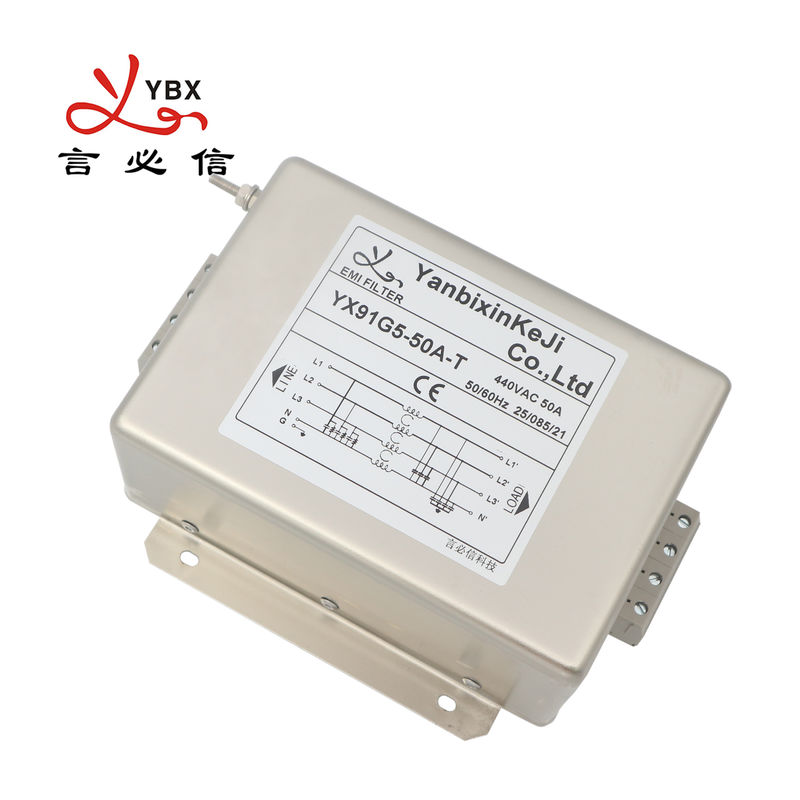

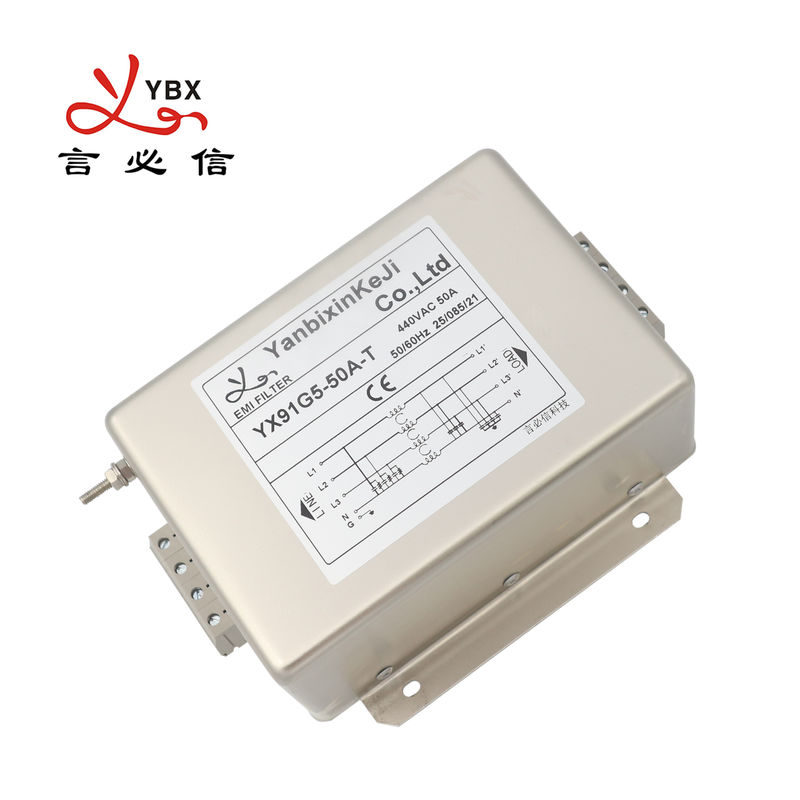

プロダクト映像:
特徴:
-- 電圧の干渉に対する保護
-- 三相PDSのろ過のための業界標準EMCの解決
-- 顧客の要求に従うカスタマイズされたプロダクト。
典型的な適用:
-- 光起電システムおよび産業適用のため
-- 三相モーター ドライブ
-- エネルギー変換装置（インバーター、コンバーター）
-- 産業オートメーション装置
指名の規則:
YB 82 G1 - 10A - Q
¦ ¦ ¦ ¦
回路の場合 現在 関係
表にする:
| モデルいいえ。 | 評価される流れ @40°C |
ターミナルOptions* |
漏出現在の440V/50Hz | 電気設計図 |
評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||
| YX82G1-1A | 1A | Q | S | T |
<1> |
Fig.1 |
250/440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX82G1-3A | 3A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G1-6A | 6A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-10A | 10A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-15A | 15A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G3-10A | 10A | - | S | T |
<2> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX82G3-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G3-30A | 30A | - | S | T |
<5> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX82G5-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G5-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G5-60A | 60A | - | S | T |
<7> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX82G4-100A | 100A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G4-150A | 150A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G6-200A | 200A | - | S | T | <10> | Fig.1 | ||||||||||||||||||||||||||||||
| 場合 | B | C | D | E | F | G | H | 私 | J | K | L | |||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| 許容 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||||||||||||||||
挿入損失のテーブル（IEC/CISPR No.17を一致する50ohmシステムで）
6/10A 20A
30A 40/50A
100/200A
