起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB12D2-10A-Q(R)
私達に連絡しなさい
第一段の高性能AC/DCの単一フェーズの電力線フィルターをEMIフィルタ
AC/DCのEMIフィルタ:
YB12D2-10A-Q （R）はEMIフィルタである。その接続モードはターミナル早くにある。高い騒音のろ過抑制、よい第一段のろ過をを行う共通モードおよび差動モード両方と設計されている10 amps.areまでの最高の評価される流れ効果をろ過する。典型的な適用は電気および電子機器、世帯装置、オートメーション装置、適性機械および医療機器を含んでいる。
フィルター選択のテーブル:
| 部品番号。 | 場合 | 評価される流れ（a） | 出力関係 |
| YB12D2-10A | D2 | 10 | ターミナル早く |
| YB12D2-15A | D2 | 15 | |
| YB12D2-20A | D2 | 20 | ワイヤー |
| YB12D2-30A | D2 | 30 | |
| YB12D2-40A | D2 | 40 | M4ねじ |
*Q:6.35x0.8mm S 早く:ねじラグナット W:UL1015 18awg
命名規則:
| YB | 12 | D2 | - | 10A | - | Q |
| | | | | | | | | | | ||
| 私達のブランド | 回路 | 次元 | 現在 | 出力関係 | ||
| 12:12回路 | D2 | 10A:10のamp | Q:タブ250早く | |||
| 20A:20のamp | W:ワイヤー | |||||
| 30A:30のamp | S:M4ねじ |
単一フェーズフィルターの特徴:
--評価される流れは1つから30のamps.をから提供することができる。
--M4ねじ込み端子、ワイヤーおよびターミナル ブロックのようなさまざまな出力選択。
--設計されていて電源を防ぐ1基の段階によって高められるろ過は干渉を作り出すかもしれない
--小型はさまざまな状態に適用することができる。
--別の顧客のEMCテストに会ういろいろな部品および組合せがある
EMIフィルタの塗布:
1. 電気および電子機器
2. 医療機器
3. データ通信装置
4. OA機器
私達の証明書:
単一フェーズフィルター:
技術仕様:
| 項目 | EMC/EMCフィルター |
| モデル | YB12D2-10A-Q （R） |
| 伝達関数 | 低域 |
| パッケージのタイプ | |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 115V/250V |
| 評価される流れ | 1~30A |
| 環境の温度 | 40°C |
| 温度較差 | -25℃~+85℃ |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDC |
| 最高の漏出流れ | 0.4mA/115V、60HZ;0.8mA/250V、50HZ |
電気設計図:
機械次元（単位:mm）

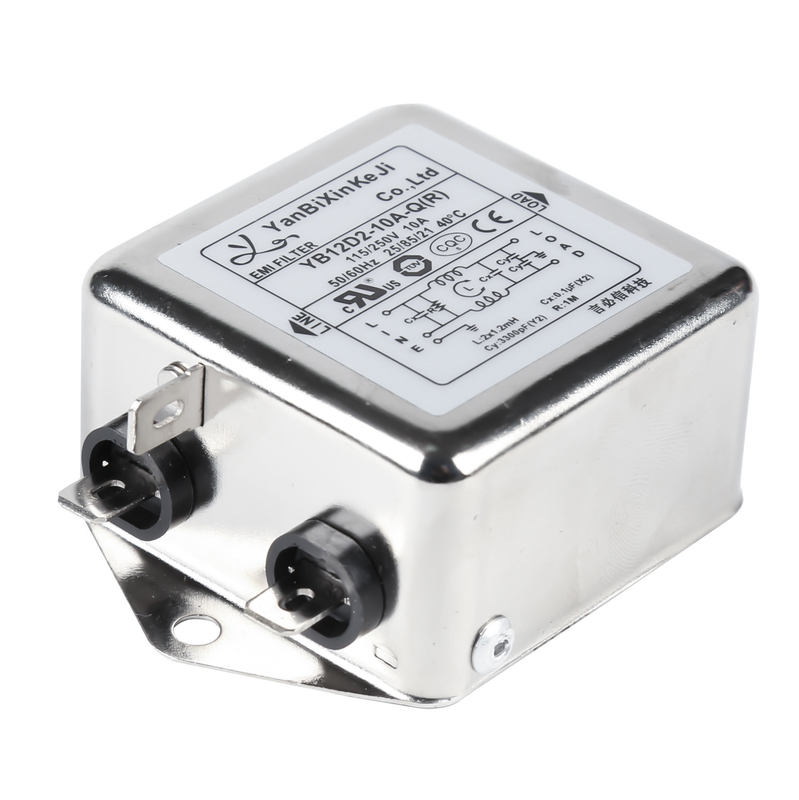

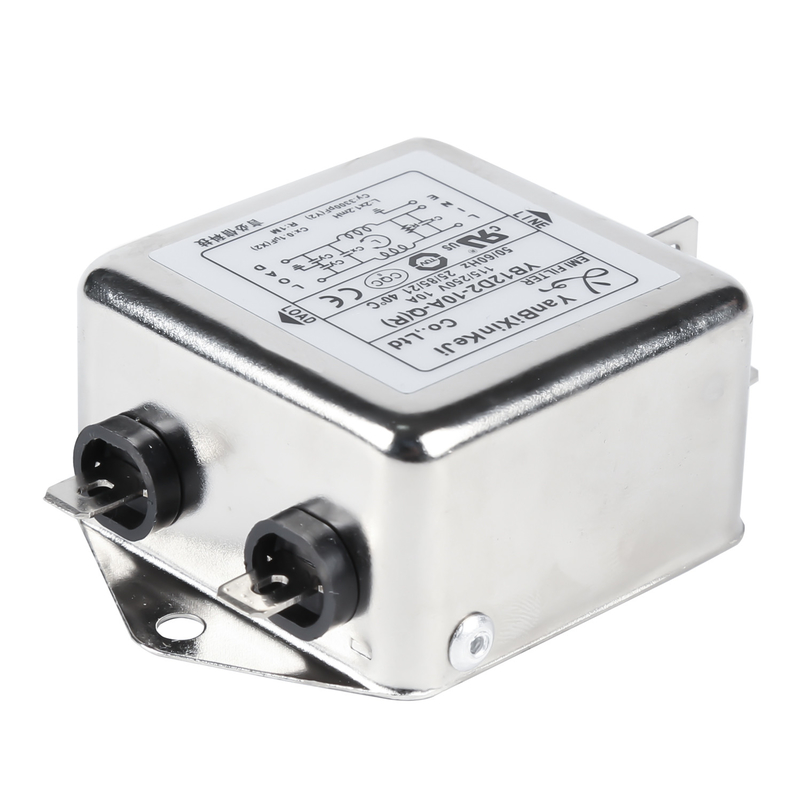

YB12D2-10A-Q （R）フィルター映像:
包装の指定:
電力線フィルター:CTN/80pcs
N/G W.:14/15.3KG
手段:0.565*0.285*0.205m
郵送物:
---出荷の言葉:DHL、UPS、FEDERAL EXPRESS、TNT、EMS
---港は要求としてシンセンまたはである。
FAQ:
Q:あなたの会社の主要なプロダクトは何であるか。
:IECの入口のソケットのEMIフィルタ、単相フィルター、三相RFIフィルター、家の電気器具のノイズ・フィルタ、医療機器フィルター、インバーター/コンバーターEMCフィルター、等。
Q:あなたのプロダクトEMC/EMI/noiseフィルターの機能は何であるか。
:電力線フィルターの機能はあなたの装置が干渉なしで互いにきちんと働いていることを保障する電磁妨害雑音をろ過することであり
Q:あなたのプロダクトは良質に属するある
:はい、私達のプロダクトはUL、TUVのセリウム、ROHSのCQCの承認を渡した。Hisense、Foxconnのような私達の顧客は私達のプロダクトをよく確認する。
Q:前バッチ順序のために利用できるサービスは何であるか。
:試供品およびEMCの技術的な改正はサービス供給されたの前販売である
Q:OEM/ODMサービスを供給するか。
:はい、私達はOEM/ODMの顧客のための私達のMOQの要求に応じるときだけOEM/ODMをしてもいい
Q:私達はあなたの工場を訪問できる
:私達を訪問するために開いた腕との暖い歓迎。
