良質の二段式単一フェーズのワイヤー出力電力ライン・フィルタEMIフィルタ
| 部品番号。 | 場合 | 評価される流れ（a） | 出力関係 |
| YB22D1-6A | D1 | 6 | ターミナル早く |
| YB22D1-10A | D1 | 10 | |
| YB22D1-15A | D1 | 15 | ワイヤー |
| YB22D1-20A | D1 | 20 | |
| YB22D1-30A | D1 | 30 | M4ねじ |
| YB22D1-40A | D1 | 40 |
*Q:6.35x0.8mm S 早く:ねじラグナット W:UL1015 18awg
命名規則:
| YB | 22 | D1 | - | 6A | - | W |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| 私達のブランド | 回路 | 次元 | 現在 | 出力関係 | ||
| 22:22回路 | D1 | 6A:6つのamp | Q:タブ250早く | |||
| 10A:10のamp | W:ワイヤー | |||||
| 20A:20のamp | S:M4ねじ |
単一フェーズフィルターの特徴:
--評価される流れは1つから50のamps.をから提供することができる。
--M4ねじ込み端子ワイヤーおよびターミナル ブロックのようなさまざまな出力選択。
--YB22はよい差動および共通モード減少との二段式ろ過を、設計した。
--別の顧客のEMCテストに会ういろいろな部品および組合せがある。
EMIフィルタの塗布:
1. 電気および電子機器
2. 医療機器
3. データ通信装置
4. OA機器
技術仕様:
| 項目 | 単一フェーズフィルター | 評価される流れ | 1~10A |
| モデル | YB22D1-6A-W | 環境の温度 | 40°C |
| 伝達関数 | 低域 | 温度較差 | 25 / 085/21 |
| パッケージのタイプ | 表面の台紙 | 動作周波数 | 50/60HZ |
| わずかな中心周波数 | 150K-30MHZ | ライン・ツー・ライン | 1450VDC |
| 挿入損失 | 60~90dB | ひくべきライン | 2250VDC |
| 入れられたインピーダンス | 50Ω | 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| 評価される電圧 | 115V/250V | MOQ | 100pcs |

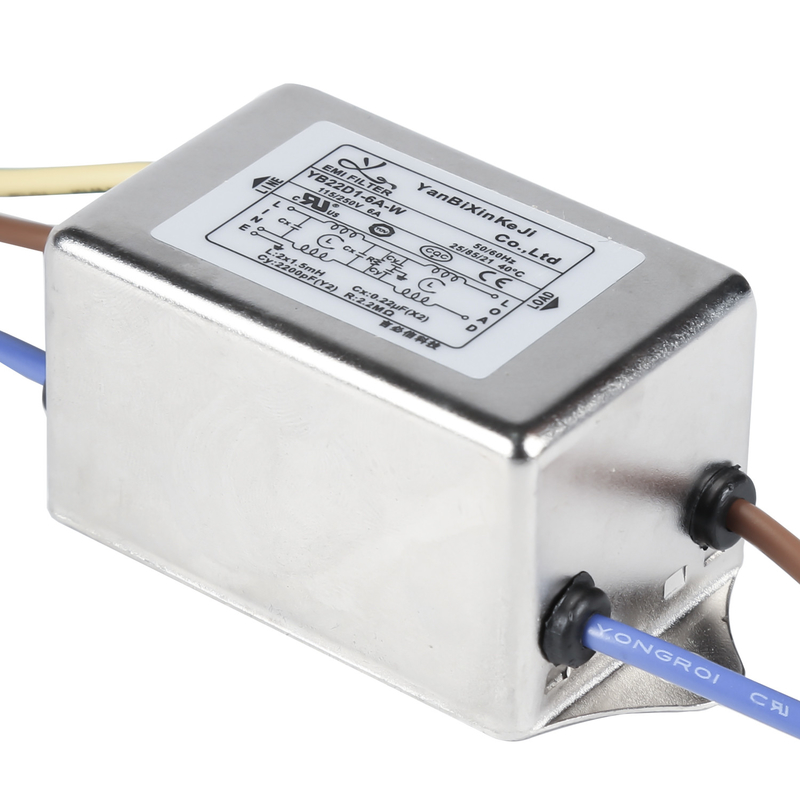

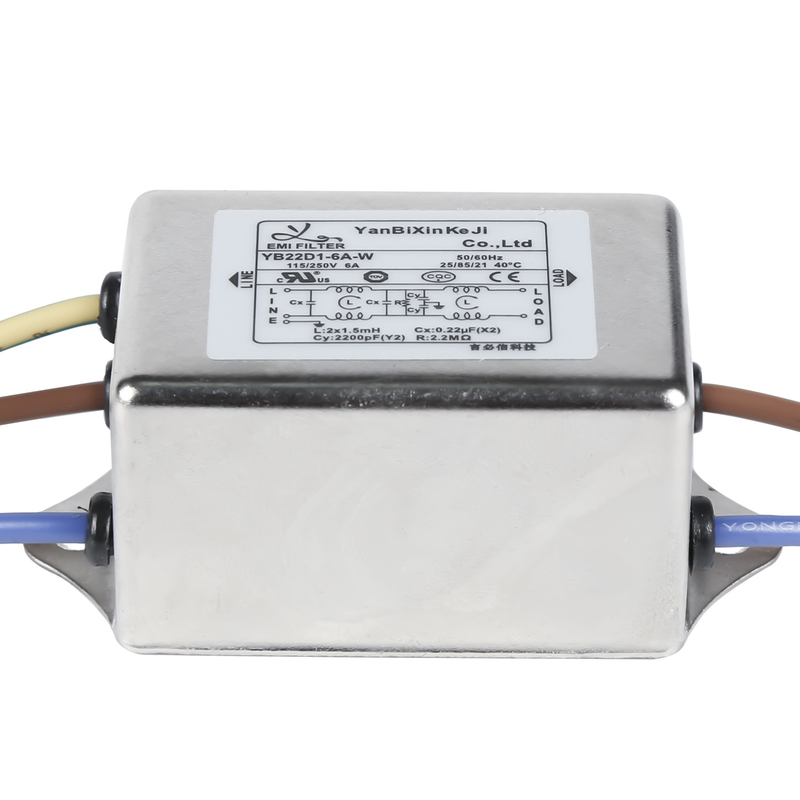

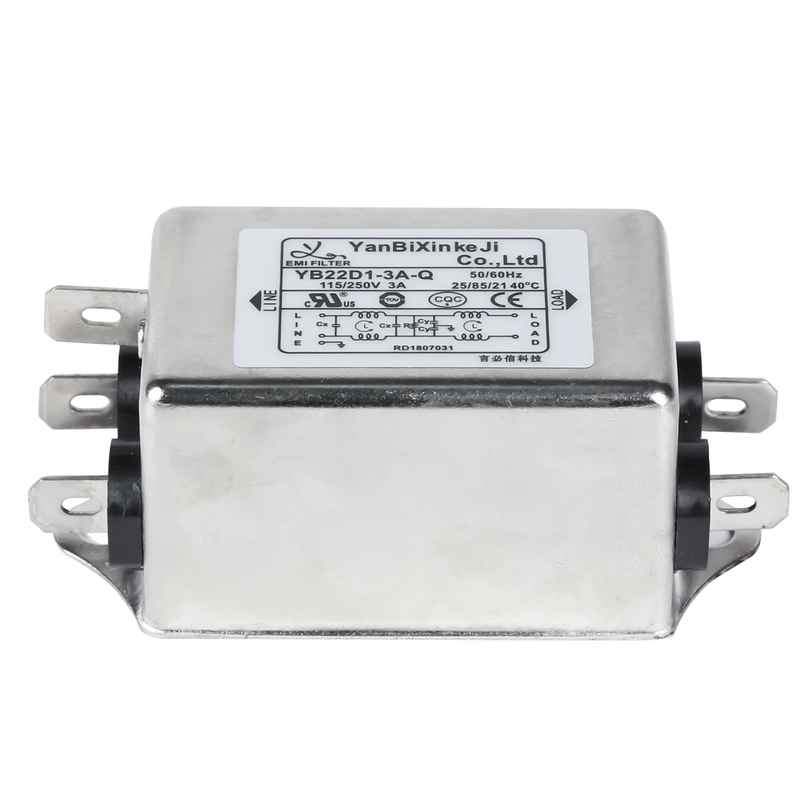

YB22D1-6A-WのEMIフィルタ映像:
表にする:
| モデルいいえ。 | 評価される流れ @40°C |
ターミナルOptions* |
漏出現在の250V/50Hz | 電気設計図 |
評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||
| YB22E4-1A | 1A~4A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB22E4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22E4-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22E4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22E4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D1-1A | 1A~4A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D1-6A | 6A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D3-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D4-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D5-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D5-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D5-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D6-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D6-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F1-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F1-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F2-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F2-40A | 40A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F2-50A | 50A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F3-50A | 50A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
医学のタイプは表にする:
| モデルいいえ。 | 評価される流れ @40°C |
末端の選択 |
医療機器 |
漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||||
| YB22E4-1A-x （5） | 1A~4A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
| YB22E4-6A-x （5） | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22E4-8A-x （5） | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22E4-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22E4-15A-x （5） | 15A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D1-1A-x （5） | 1A~4A | Q | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D1-6A-x （5） | 6A | Q | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-6A-x （5） | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-8A-x （5） | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D3-8A-x （5） | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D3-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D3-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D4-10A-x （5） | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D4-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D4-20A-x （5） | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D5-15A-x （5） | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D5-20A-x （5） | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D5-30A-x （5） | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D6-20A-x （5） | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F1-20A-x （5） | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F1-30A-x （5） | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F2-30A-x （5） | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F2-40A-x （5） | 40A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F2-50A-x （5） | 50A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F3-50A-x （5） | 50A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D1電気設計図:
