起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB11P3-6A-S
私達に連絡しなさい
PCBの特別なEMIフィルタ:
YB11P3-1A-SはPCB特別なEMI Filter.Compactのサイズ、PCBの選択によってinstall.inimum現在の1A、最高の現在の6Aに、容易なPINの設置方法である。それは効果的にPCBの電磁妨害雑音をフィルタ・アウトできる。
PCBフィルターの特徴:
-- 容易な取付けのための直接パソコン ボードの土台およびスペース節約、信頼できるプラスチック カバーのためのコンパクト低料金で。
--評価される流れは0.5から10のamps.をから提供することができる。
--低い漏出現在のバージョンは要求した。
--習慣特定の版は要求あり次第利用できる。
PCBフィルターのApplicatin:
世帯装置、医療機器、テストおよび測定装置、データ通信装置、オートメーション装置から成り立つ適用。
フィルター指定:
| 項目 | PCBの特別なEMIフィルタ |
| モデル | YB11P3-6A-S |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 150KHZ-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 115V/250V |
| 評価される流れ | 1A-6A |
| 環境の温度 | 40°C |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDC |
| MOQ | 100pcs |
| 部品番号。 | 場合 | 評価される流れ（a） | 出力関係 |
| YB11P3-1A | P3 | 1 | PIN |
| YB11P3-3A | P3 | 3 | |
| YB11P3-6A | P3 | 6 |
命名規則:
| YB | 11 | P3 | - | 1A | - | S |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| 単一フェーズ | 回路 | 次元 | 現在 | 出力関係 | ||
| 11:11回路 | P3 | 1A:1つのamp | PIN | |||
| 3A:3つのamp | ||||||
| 6A:6つのamp |

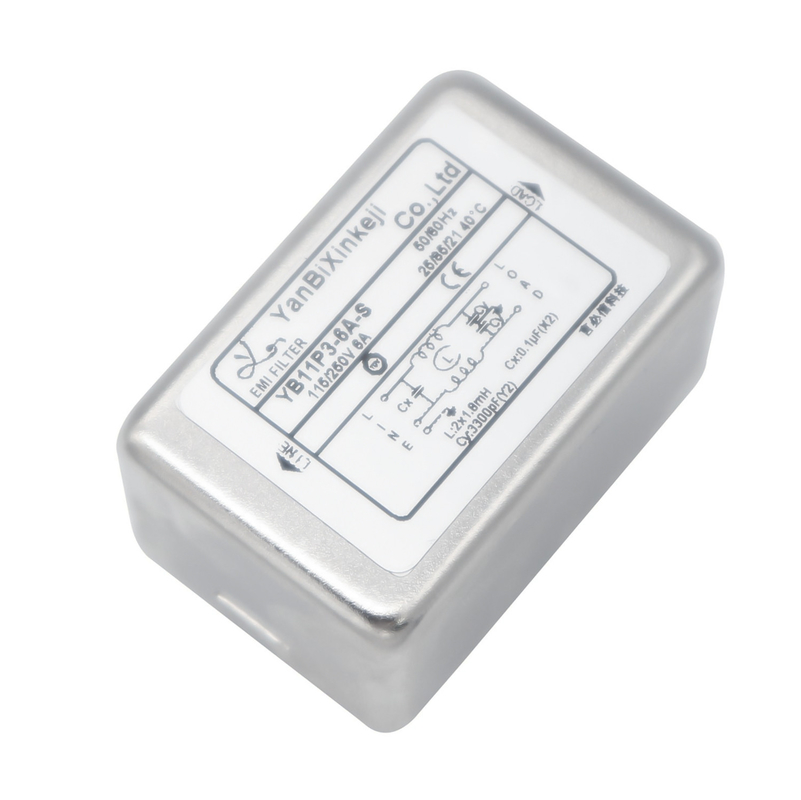

YB11P3-6A-Sフィルター映像:
電気設計図:
機械次元（単位:mm）
