起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB21D3-10A-Q
私達に連絡しなさい

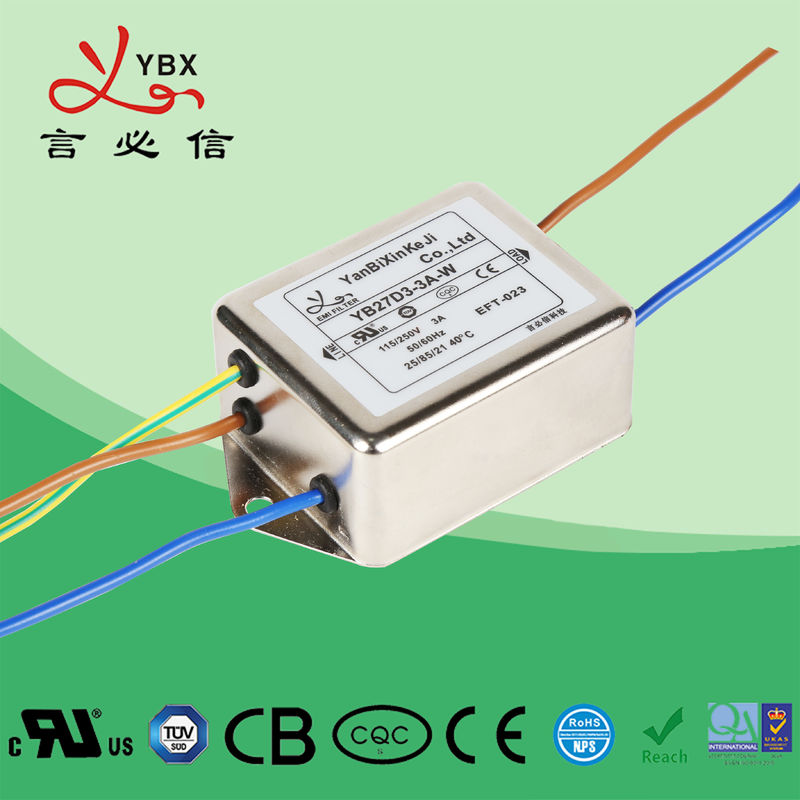

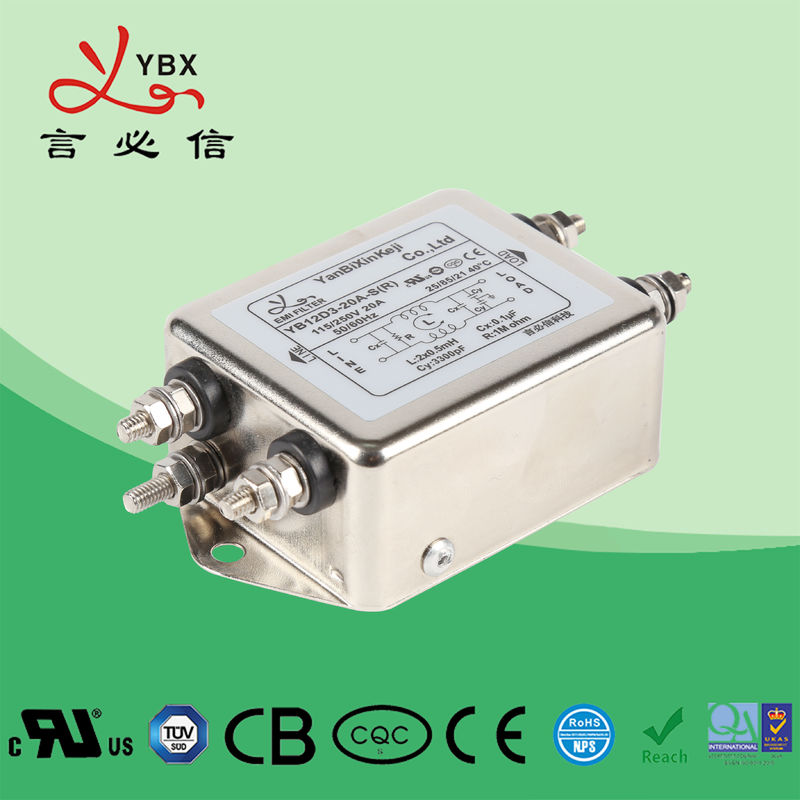

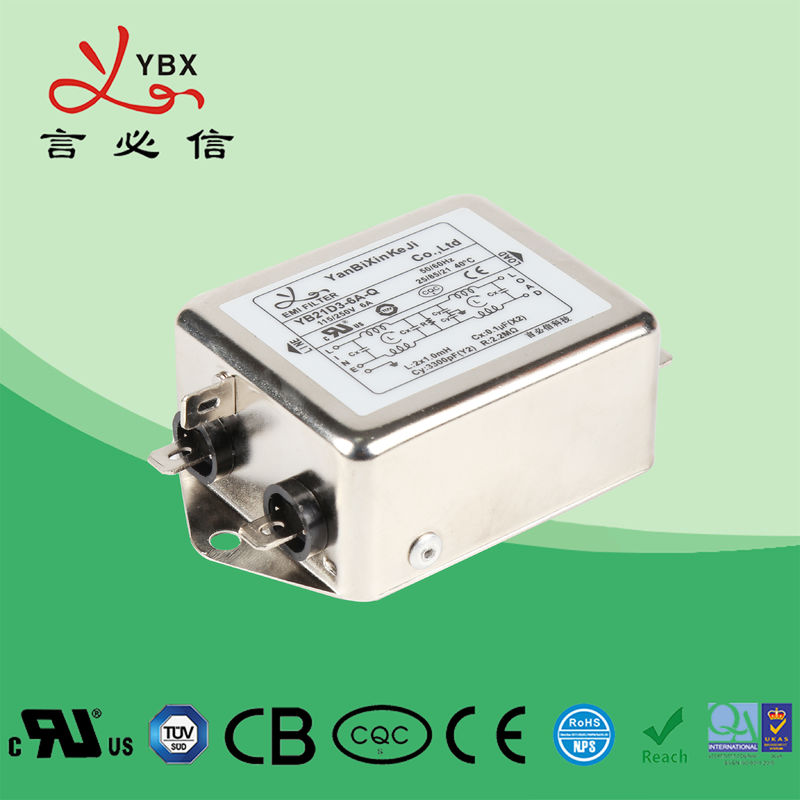

10Aの120V 250Vの単相二段式高められた電気ノイズ・フィルタ、医学の交流電力の回線雑音フィルター
技術仕様:
項目 | 電力線フィルター |
モデル | 電力線フィルターYB-D/F |
伝達関数 | 低域 |
パッケージのタイプ | 表面の台紙 |
わずかな中心周波数 | 10K-30MHZ |
挿入損失 | 60~90dB |
入れられたインピーダンス | 50Ω |
評価される電圧 | 115V/250V |
評価される流れ | 1~10A |
環境の温度 | 40°C |
温度較差 | 25 / 085/21 |
動作周波数 | 50/60HZ |
ライン・ツー・ライン | 1450VDC |
ひくべきライン | 2250VDC |
最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
MOQ | 50pcs |
価格 | USD1~5/Meter |
調達期間 | 5~15平日 |
特徴:
-- 電源を防ぐ設計されていた2つの段階によって高められるろ過は装置に干渉を作り出すかもしれない
-- さまざまな末端の選択は選ぶことを可能にする
-- 別の顧客のEMCテストに会ういろいろな部品および組合せがある
-- 顧客の要求に従うカスタマイズされたプロダクト。
典型的な適用:
-- 電気および電子機器
-- 医療機器
-- 造るオートメーション
-- オフィス・オートメーションおよびデータ通信装置
指名の規則:
YB 21 D3 - 10A - Q/W (5)
¦ ¦ ¦ ¦ ¦ ¦
回路の場合 現在 関係 任意
表にする:
評価される流れ @40°C |
ターミナルOptions* |
漏出現在の250V/50Hz |
電気設計図 |
評価される電圧(V) | 動作周波数(Hz) | |||||||||||||||||||||||||||||||
モデルいいえ。 | ||||||||||||||||||||||||||||||||||||
YB21E4-1A | 1A~4A | Q | S | W | <0> | Fig.1 | 115/250V | 50/60Hz | ||||||||||||||||||||||||||||
YB21E4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21E4-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21E4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21E4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D1-1A | 1A~4A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D1-6A | 6A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D2-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D2-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D2-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D2-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D3-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB21D4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D4-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D5-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D5-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D5-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D6-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21D6-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB21F1-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
YB21F1-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
YB21F2-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
YB21F2-40A | 40A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
YB21F2-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
YB21F3-50A | 50A | - | S | T | Fig.1 |
医学のタイプは表にする:
評価される流れ @40°C |
末端の選択 |
医療機器 5 |
漏出現在の250V/50Hz | 電気設計図 |
評価される電圧(V) | 動作周波数(Hz) | |||||||||||||||||||||||||||||||||
モデルいいえ。 | |||||||||||||||||||||||||||||||||||||||
YB21E4-1A-x (5) | 1A~4A | Q | S | W | 5 | <5> | Fig.2 | 115/250V | 50/60Hz | ||||||||||||||||||||||||||||||
YB21E4-6A-x (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21E4-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21E4-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21E4-15A-x (5) | 15A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D1-1A-x (5) | 1A~4A | - | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D1-6A-x (5) | 6A | - | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D2-6A-x (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D2-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D2-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D2-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D3-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D4-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D4-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D4-20A-x (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D5-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D5-20A-x (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D5-30A-x (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D6-20A-x (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21D6-30A-x (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21F1-20A-x (5) | 20A | Q | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21F1-30A-x (5) | 30A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21F2-30A-x (5) | 30A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21F2-40A-x (5) | 40A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21F2-50A-x (5) | 50A | - | S | T | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB21F3-50A-x (5) | 50A | - | S | T | 5 | Fig.2 |
*Q:6.35x0.8mm早く
S:ねじラグナット
W:UL1015 18awg
電気設計図:
Fig.1
Fig.2
機械次元(単位:mm)
場合 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | 許容 | |||||||||||||||||||||
44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | ±1 | ||||||||||||||||||||||
B | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | ±1 | |||||||||||||||||||||
C | 30 | 29 | 21 | 29 | 38 | 45 | 39 | 41 | ±1 | |||||||||||||||||||||
D | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | ±0.15 | |||||||||||||||||||||
E | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | ±1 | |||||||||||||||||||||
F | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | ±0.5 | |||||||||||||||||||||
G | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | ±0.5 | |||||||||||||||||||||
H | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | ±0.15 | |||||||||||||||||||||
私 | 4.5 | 4.2*6.2 | 4.2*6.2 | ±0.15 | ||||||||||||||||||||||||||
J | M4/M6 | M4/M6 | ||||||||||||||||||||||||||||
K | 6.3*0.8 | 18AWG | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | ±0.15 | |||||||||||||||||||||
L | 35 | 50 | ±2 | |||||||||||||||||||||||||||
挿入損失のテーブル(IEC/CISPR No.17を一致する50ohmシステムで)
共通モード --------差動モード
1A 3A
6A 15A
工場映像:
質の証明:
パッキングの指定:
CTN:56.5*28.5*20.5 cm 80pcs/CTN
RFQ:
Q:あなたの会社の主要なプロダクトは何であるか。
:IECの入口のソケットのEMIフィルタ、単相フィルター、三相RFIフィルター、家の電気器具のノイズ・フィルタ、医療機器フィルター、inver/コンバーターEMCフィルター、等。
Q:質はいかにあなたのプロダクトであるか。
:私達のプロダクトにすべてパスULが、TUVのセリウム、ROHSのISO9001承認ある。プロダクトの質を保障するかどれが。
Q:前バッチ順序のために利用できるサービスは何であるか。
:試供品およびEMCの技術的な改正はサービス供給されたの前販売である
Q:サービス利用できるアフターセールスは何であるか。
:6年の、生涯の維持内の3ヶ月、自由な維持内の自由な取り替え。
Q:どんな設備があるか。
:私達に私達の自身の実験室および生産の基盤が大規模な生産を確立するある。
Q:何EMIフィルタの1000pcsのための受渡し時間か。
:それが緊急なら普通15-20日、しかし私達はよりよい受渡し時間の間調整できる。
