ヒューズの電力線フィルターが付いているYB11B1高性能EMI力の入口フィルター ソケット
IECの入口のEMIフィルタ:
IECの入口のEMIフィルタは電力線およびケーブルを通して送信される電磁妨害雑音（EMI）を減らすか、または除去するように設計されている受動の電子部品である。IECの入口のEMIフィルタは国際電気標準会議（IEC）の安全そして標準作業時間に従うように設計されている。その一般的な流れ:1A、3A、6A、8A、10A、等の適当な電圧:115V/250V、異なった適用の特定の条件を満たすため。
IECの入口のEMIフィルタの特徴:
1. 現在の評価:EMIフィルタは異なった装置の電力要求事項を収容してさまざまな現在の評価で利用できる。
2. 電圧評価:IECの入口フィルターは異なった電源の電圧レベルを収容してさまざまな電圧評価で利用できる。
3. 安全: IECの入口のEMIフィルタは国際電気標準会議（IEC）および他の取締機関によってそれらを含む安全基準そして規則に、従うようにセット設計されている。
特徴:
（1）電圧評価............................................................................................ 115/250VAC
（2）現在の評価:
A.@115VAC..............................................................................................。最高6A RMS。
B.@250VAC..............................................................................................。最高6A RMS。
（3） Opratingの頻度:50/60Hz
（4）漏出流れ:ひくべき各ライン
A. 115VAC/60Hz ...........................................................................................最高0.4mA。
最高B. 250VAC/50Hz ........................................................................................... 0.8mA。
（5） Hipotの評価（1分のために）
ひくべきA. Line ............................................................................................2250VDC
B. Line-to-line ..................................................................................................1450VDC
（6） IR:50MのオームA7 500VDCひくべき入力か出力
（7）温度較差:-25℃~+85℃
典型的な適用:
1.携帯用電気および電子機器
2.医療機器
3.テストおよび測定装置
4.単相電源、スイッチ モード電源
YB11C1-6A-Qの指定:
| 項目 | YB-Bシリーズ入口フィルター | 評価される流れ | 1~10A |
| モデル | IECフィルターYB-C | 環境の温度 | 40°C |
| 伝達関数 | 低域 | 温度較差 | 25 / 085/21 |
| パッケージのタイプ | 表面の台紙 | 動作周波数 | 50/60HZ |
| わずかな中心周波数 | 10K-30MHZ | ライン・ツー・ライン | 1450VDC |
| 挿入損失 | 60~90dB | ひくべきライン | 2250VDC |
| 入れられたインピーダンス | 50Ω | 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| 評価される電圧 | 115V/250V | MOQ | 1pcs |

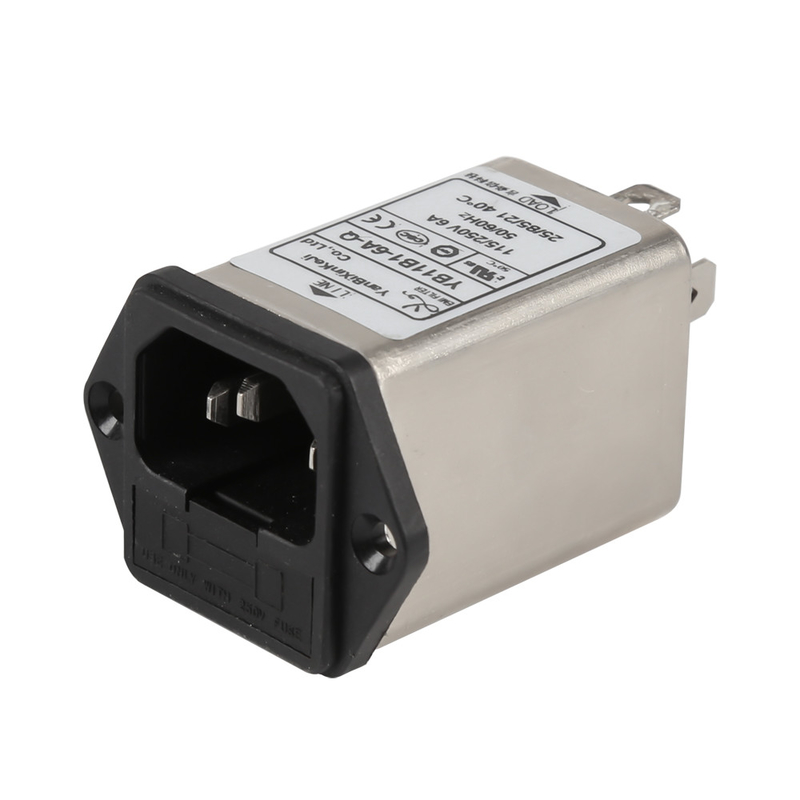

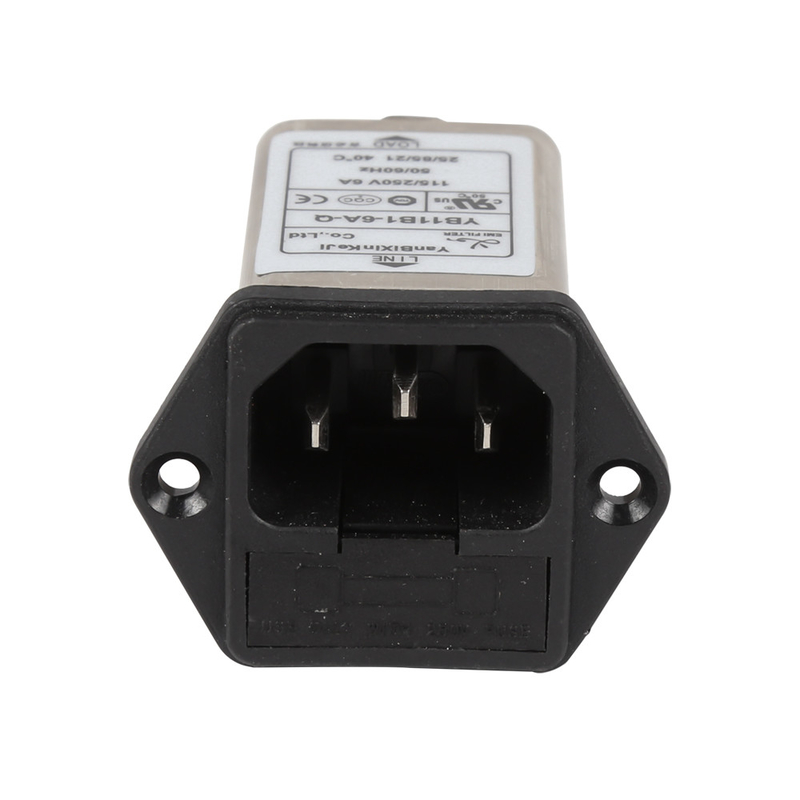

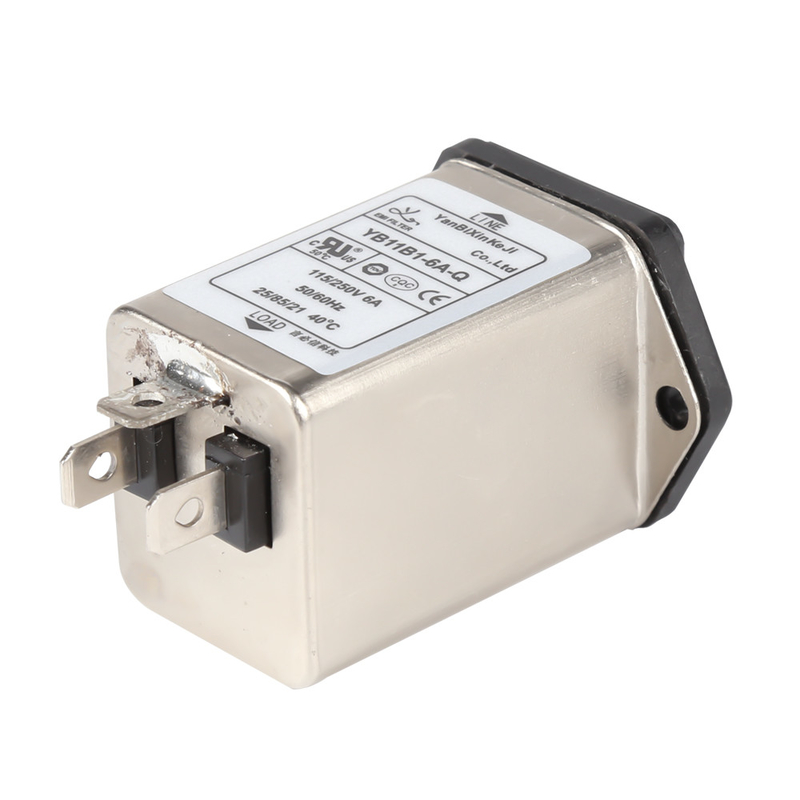

YB11B1-6A-Qプロダクト映像:
実寸:
電気設計図:
共通モード差動モード:
