20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター

20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター

力インバーター ノイズ・フィルタ

インバーター出力フィルター

起源の場所:

中国

ブランド名:

YBX

証明:

cUL, ENEC, CE, ROHS

モデル番号:

YX82G2-20A-S

私達に連絡しなさい

引用を要求しなさい
プロダクト細部
名前:
YX82G2-20A-S
ブランド名:
YANBIXIN
タイプ:
EMIフィルタ
場合:
金属の箱
OEM:
利用できる
伝達関数:
低域
支払及び船積みの言葉
最小注文数量
5 袋
価格
Negotiable
パッケージの詳細
56.5*28.5*22.5CM
受渡し時間
20〜25日
支払条件
トン/ Tは、リットル/℃
供給の能力
月AC 220V一般目的のノイズ・フィルタごとの10000の部分/部分
製品の説明

150AインバーターEMIフィルタ250Vのサーボ モーターのための440VAC受動EMCのフィルター



技術仕様:



項目 電力線フィルター
モデル 電力線フィルターYX-G
伝達関数 低域
パッケージのタイプ 表面の台紙
わずかな中心周波数 10K-30MHZ
挿入損失 60~90dB
入れられたインピーダンス 50Ω
評価される電圧 380V/440V
評価される流れ 1~1200A
環境の温度 40°C
温度較差 25 / 085/21
動作周波数 50/60HZ
ライン・ツー・ライン 1450VDC
ひくべきライン 2250VDC
最高の漏出流れ 最高250VAC/60HZ 0.8mA
MOQ 5pcs
価格 USD3.8~98.8/Meter
調達期間 5~20平日



プロダクト映像:

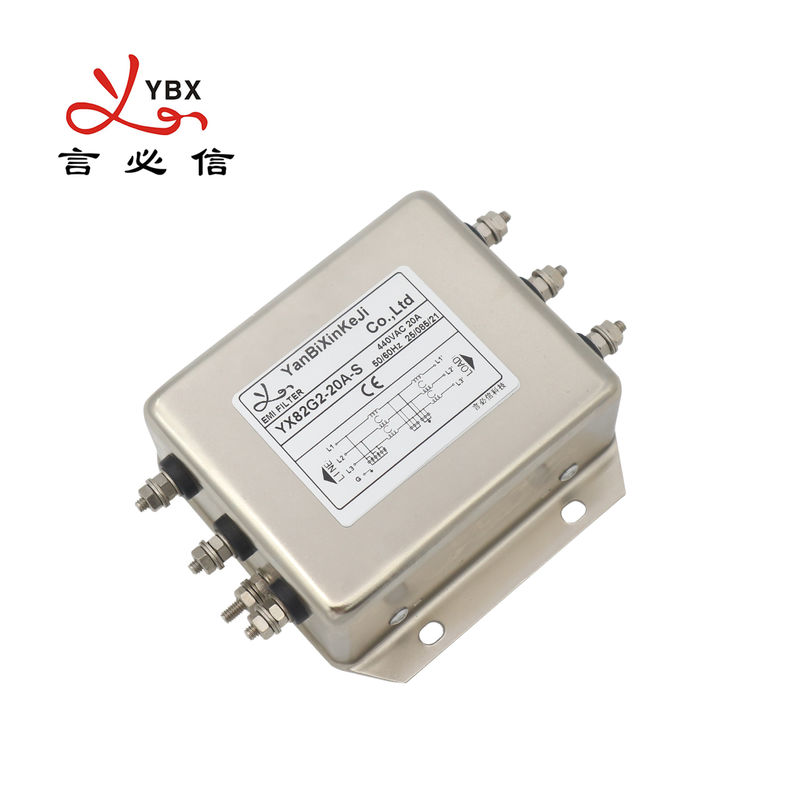

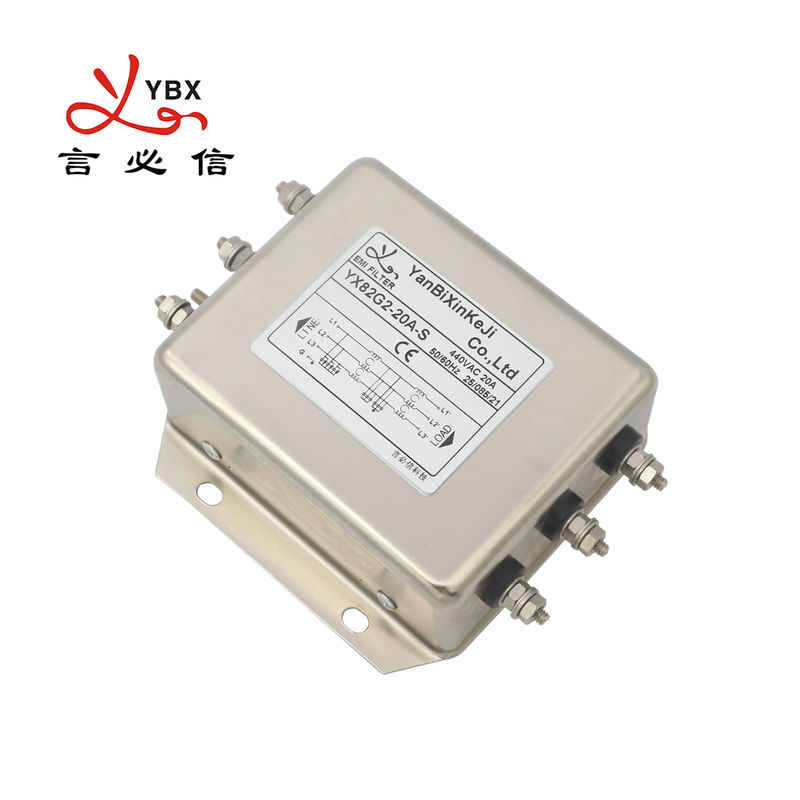

20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 020Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 1



特徴:



--電圧の干渉に対する保護



--非常に抵抗力がある円環形状誘導器を飽和させることの高度の二段式ろ過回路



--国際規格、容易でおよび安全な関係に合わせるために250Aの上の版を加えられる銅棒ターミナル;



--顧客の要求に従うカスタマイズされたプロダクト



典型的な適用:



1. 汎用コンピュータシステム



2. サーボ モーター



3. UPS/SMPS



4. 周波数変換の主義の使用による産業電子機器



指名の規則:



YX  83  G1  -   3A  -    Q



¦      ¦              ¦            ¦



回路の場合    現在の関係



表にする:

モデルいいえ。 評価される流れ
@40°C
ターミナルOptions* 漏出現在の440V/50Hz 電気設計図 評価される電圧(V) 動作周波数(Hz)


YX83G1-1A 1A Q S T <1> Fig.1 250/440V 50/60Hz
YX83G1-3A 3A Q S T Fig.1
YX83G1-6A 6A Q S T Fig.1
YX83G2-10A 10A Q S T Fig.1
YX83G2-15A 15A Q S T Fig.1
YX83G2-20A 20A - S T Fig.1
YX83G3-10A 10A - S T <2> Fig.1
YX83G3-20A 20A - S T Fig.1
YX83G3-30A 30A - S T <5> Fig.1
YX83G5-30A 30A - S T Fig.1
YX83G5-50A 50A - S T Fig.1
YX83G5-60A 60A - S T <7> Fig.1
YX83G4-100A 100A - S T Fig.1
YX83G4-150A 150A - S T Fig.1
YX83G6-200A 200A - S T <10> Fig.1



電気設計図:



20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 2



                         Fig.1



機械次元(単位:mm)



20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 3




場合 B C D E F G H J K L
G1 72 65 39 75 85 35 22   45 M4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 M4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 M4 M4/M6
G4 200 127 80 150 170 62 49.5 6*9 117 M6/M8 M8/M10
G5 150 105 60 120 135 55 35 4*6 90 M6 M8
G6 260 170 100 196 220 85 65 8*12 172 M8 M10
許容 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15





挿入損失のテーブル(IEC/CISPR No.17を一致する50ohmシステムで)

共通モード              --------差動モード



                                  6/10A                                                                                  20A

      20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 4                             20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 5



                                   40A                                                                              80A

      20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 6                               20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 7



                                  100A



      20Aサーボ モーターのための受動インバーターEMIフィルタEMC力フィルター 8
