起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB11B2-10A-Q
私達に連絡しなさい

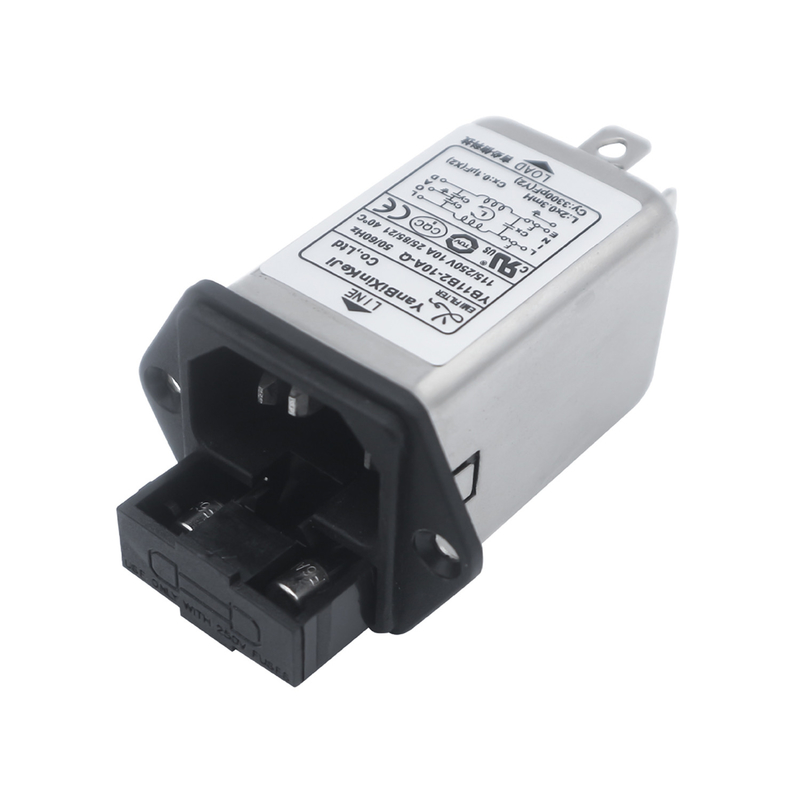

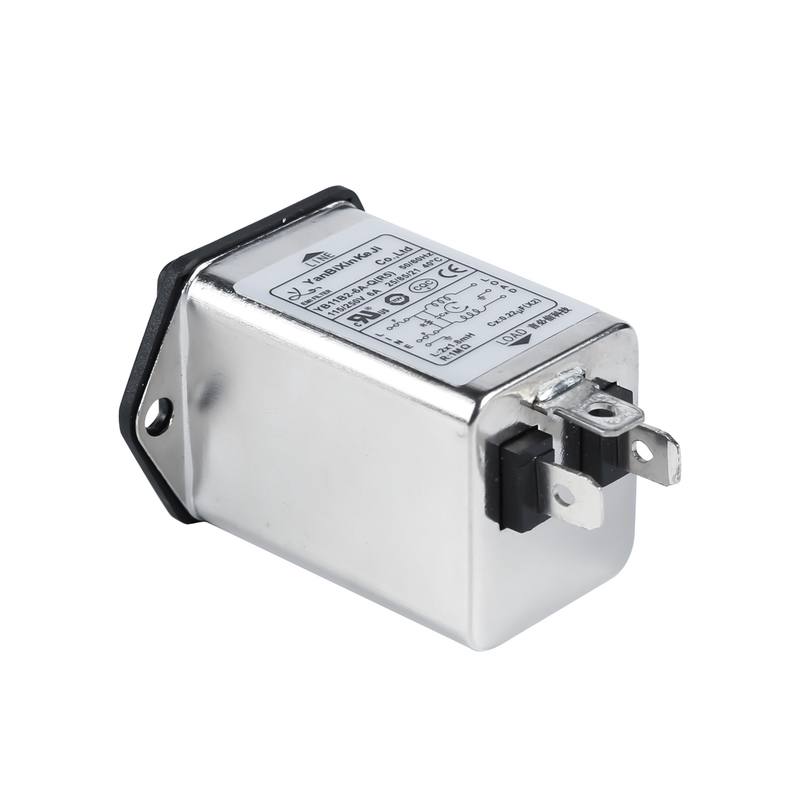

OEM IEC 入口フィルター ファイューズ 10A 115VAC/250VAC 電動ノイズフィルター
YB11B3-10A コーヒー用機器のスイッチ付きのIECエミ電源フィルター
技術仕様:
| ポイント | エミ電源フィルター |
| モデル | エミ電源フィルター YB-B3 |
| 転送関数 | ローパス |
| パッケージの種類 | 表面マウント |
| 定数中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インペデンス | 50Ω |
| 定位電圧 | 125VAC 250VAC |
| 定位電流 | 1A 3A 6A 10A |
| 環境温度 | 40°C |
| 温度範囲 | 25 / 085 / 21 |
| 動作頻度 | 50/60HZ |
| ラインからラインへ | 1450VDC |
| 線から地面へ | 2250VDC |
| 最大流出電流 | 115VAC/50HZ 0.3uA 最大 |
| MOQ | 500個 |
| リード タイム | 5~15週日 |
特徴:
(1) 10Aまでのバージョンは,1つまたは2つの (5*20mm) ファイューズのためのファイューズホルダーで利用可能である.
(2) (R5) タイプは,安全クリアランス,漏れ電流,低圧試験に関するIEC/EN60601-1の要件を満たしている.
(3) 異なる顧客のEMC試験を満たすために,さまざまな部品と組み合わせがあります.
(4) お客様の要求に応じて製品
典型的な用途:
1携帯電機と電子機器
2医療機器
3試験・測定装置
4小型・中型機械及び家用機器
5単相電源,スイッチモード電源
選出規則:
YB-----11---------B2-------10A----------Q------------(R 5G) オーケー,私は,あなたが知っている
ほら ほら
回路ケースの電流接続はオプション
タブレット:
| モデル番号 | 定位電流 @40°C |
ターミナルオプション* |
血流抵抗器 (オプション) | G |
漏れ電流 250V/50Hz | 電気図 |
定位電圧 (V) | 動作周波数 ((Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q について | S | - | - | - |
<0.8mA |
図です1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q について | S | - | - | - | 図です1 | ||||||||||||||||||||||||||||||||||||||
メディカルタイプ タブレット:
| モデル番号 | 定位電流 @40°C |
ターミナルオプション |
血流抵抗器 (オプション) | 医療機器 |
G |
漏れ電流 250V/50Hz | 電気図 |
定位電圧 (V) | 動作周波数 ((Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x(R5) | 1A | Q について | S | - | 1 | 5 | - |
< 5μA |
図です3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x(R5) | 2A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x(R5) | 3A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x(R5) | 4A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x(R5) | 6A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x(R5) | 8A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x(R5) | 10A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x(R5) | 1A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x(R5) | 2A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x(R5) | 3A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x(R5) | 4A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x(R5) | 6A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x ((R5) | 8A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x(R5) | 10A | Q について | S | - | 1 | 5 | - | 図です3 | ||||||||||||||||||||||||||||||||||||||||

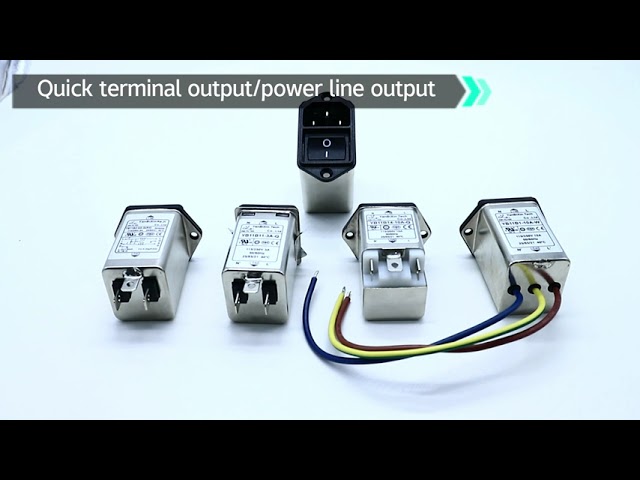

*Q: 6.35x0.8mmの速さでS:溶接器 4.0x0.8mmW: UL1015 18awg
電気図:
図です1
図です3
メカニカル次元 (単位:mm)
| ケース | A について | B について | C について | D | E について | F について | G | H | 私は | J | K | |||||||||||||||
| B3/B4 | 52 | 28 | 39.5 | 30 | 39 | 13 | 11 | 12.5 | 6.35*08 | |||||||||||||||||
| 許容性 | ±1 | ±1 | ±1 | ±1 | ±015 | ±1 | ±05 | ±05 | ±05 | ±1 | ±015 | |||||||||||||||
