起源の場所:
中国
ブランド名:
YBX
証明:
cUL,TUV,CQC,CE,ROHS
モデル番号:
YB11E1-10A-W
私達に連絡しなさい
YB11Eシリーズ EMIフィルター 220V 6A 単相電源フィルター
技術仕様:
| ポイント | 電源線フィルター |
| モデル | YB11E1-6A-W |
| 転送関数 | ローパス |
| パッケージの種類 | 表面マウント |
| 定数中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インペデンス | 50Ω |
| 定位電圧 | 115V/250V |
| 定位電流 | 1~10A |
| 環境温度 | 40°C |
| 温度範囲 | 25 / 085 / 21 |
| 動作頻度 | 50/60HZ |
| ラインからラインへ | 1450VDC |
| 線から地面へ | 2250VDC |
| 最大流出電流 | 250VAC/60HZ 0.8mA 最大 |
特徴:
-- 電流量 1から10A
-- 一般用途のフィルタリング性能
-- 医療用バージョンのオプション (R5タイプ)
-- 顧客の要求に応じてカスタマイズされた製品.
典型的な用途:
-- 電気・電子機器
-- 医療機器
-- 通信機器
-- オフィス自動化機器
フィルター選択表:
| パーツNo | ケース | 定数電流 (A) | 出力接続 |
| YB11E1-1A | E1 | 1 | スピード・オン・ターミナル |
| YB11E1-3A | E1 | 3 | |
| YB11E1-6A | E1 | 6 | M4/M6/M8 スクロール |
| YB11E1-10A | E2 | 10 | |
| YB11E1-15A | E1 | 15 | ワイヤ |
*Q: 6.35x0.8mmの速さでS: スクリップラグW: UL1015 18awg
タブレット:
| モデル番号 | 定位電流 @40°C |
ターミナルオプション* | 血流抵抗器 (オプション) | 漏れ電流 250V/50Hz | 電気図 | 定位電圧 (V) | 動作周波数 ((Hz) | ||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
| YB11E1-1A | 1A | Q について | - | W | - | <0.8mA | 図です1 | 115/250V | 50/60Hz | ||||||||||||||||||||||||||||||||
| YB11E1-2A | 2A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E1-3A | 3A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E1-4A | 4A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E1-6A | 6A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E1-8A | 8A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E1-10A | 10A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E2-1A | 1A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E2-2A | 2A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E2-3A | 3A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E2-4A | 4A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E2-6A | 6A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E2-8A | 8A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E2-10A | 10A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E3-1A | 1A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E3-2A | 2A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E3-3A | 3A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E3-4A | 4A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E3-6A | 6A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E3-8A | 8A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
| YB11E3-10A | 10A | Q について | - | W | - | 図です1 | |||||||||||||||||||||||||||||||||||
電気図:
メカニカル次元 (単位:mm)
| ケース | A について | B について | C について | D | E について | F について | G | H | 私は | J | K | |||||||||||||||
| E1 | 24 | 44 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*08 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*08 | |||||||||||||||||
| 許容性 公差 |
±1 | ±1 | ±1 | ±015 | ±1 | ±05 | ±05 | ±015 | ±015 | ±015 | ||||||||||||||||

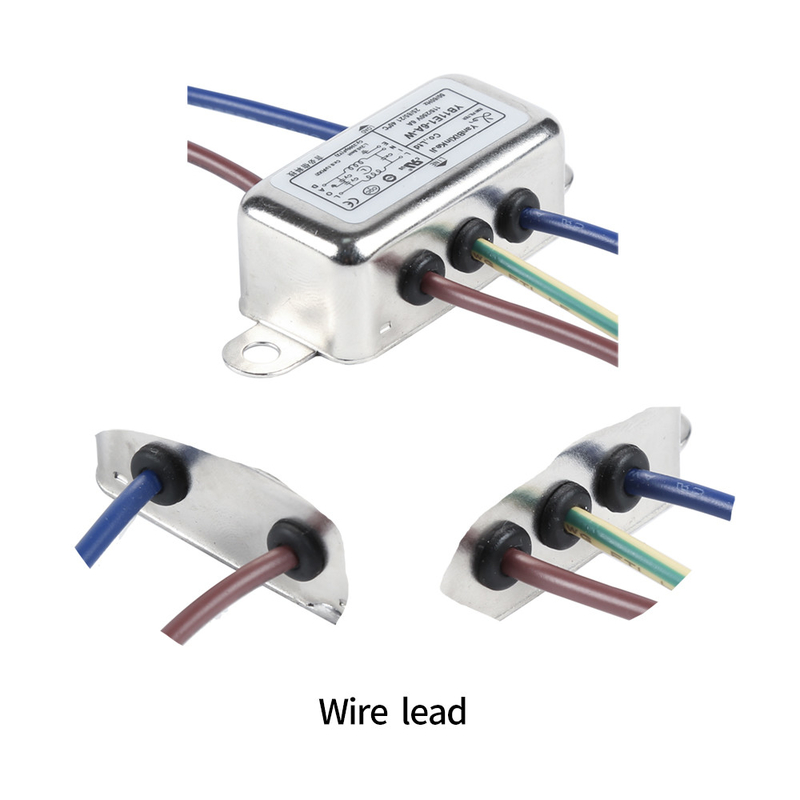

YB11E1-6A-W EMIフィルター画像:
挿入損失表 (IEC/CISPR No.17) による50ohmシステムで
