起源の場所:
中国
ブランド名:
YBX
証明:
cUL,TUV,CQC,CE,ROHS, ISO9001
モデル番号:
YB11E1-6A-W
私達に連絡しなさい

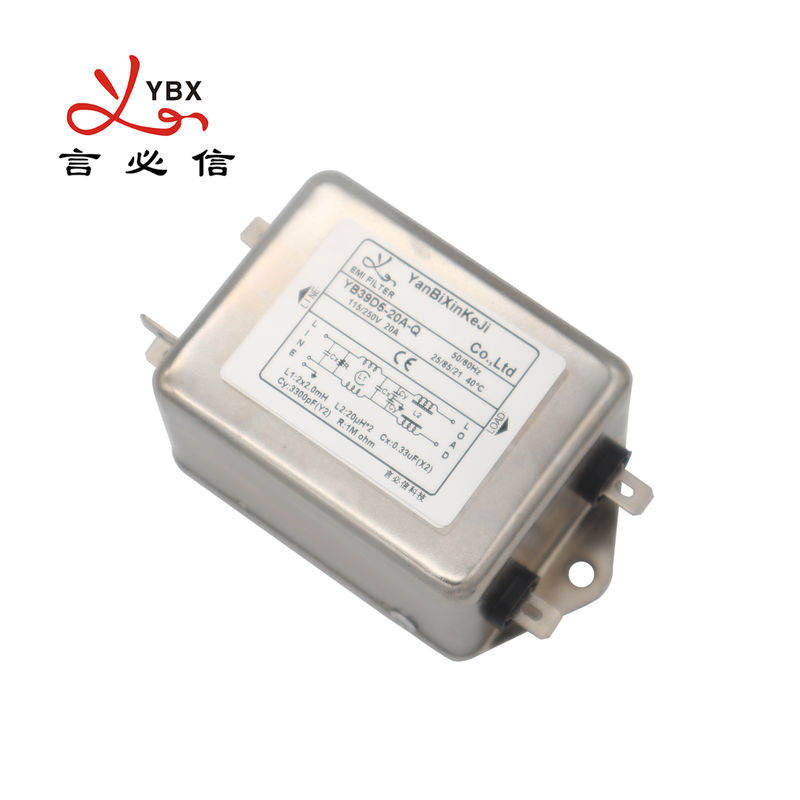

1450VDCデータ通信装置のための低域Emiの電力線フィルター単一フェーズ
90dB低域EMIフィルタ50.60HZの交流電力のノイズ・フィルタ
技術仕様:
項目 | 電力線フィルター |
モデル | 電力線フィルターYB-E |
伝達関数 | 低域 |
パッケージのタイプ | 表面の台紙 |
わずかな中心周波数 | 10K-30MHZ |
挿入損失 | 60~90dB |
入れられたインピーダンス | 50Ω |
評価される電圧 | 115V/250V |
評価される流れ | 1~15A |
環境の温度 | 40°C |
温度較差 | 25 / 085/21 |
動作周波数 | 50/60HZ |
ライン・ツー・ライン | 1450VDC |
ひくべきライン | 2250VDC |
最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
MOQ | 300pcs |
価格 | 交渉可能 |
調達期間 | 10~20仕事日 |
特徴:
--1からの10Aへの評価される流れ
--一般目的のろ過の性能
--任意医学版((R5)タイプ)
--顧客の要求に従うカスタマイズされたプロダクト。
典型的な適用:
--電気および電子機器
--医療機器
--データ通信装置
--OA機器
指名の規則:
YB 11 E1 - 6A - Q (R 5)
¦ ¦ ¦ ¦ ¦ ¦
任意回路の場合の現在の関係
表にする:
モデルいいえ。 | 評価される流れ @40°C |
ターミナルOptions* | ブリーダー抵抗器の抵抗器(任意) | 漏出現在の250V/50Hz | 電気設計図 | 評価される電圧(V) | 動作周波数(Hz) | ||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||
YB11E1-1A | 1A | Q | - | W | - | <0> | Fig.1 | 115/250V | 50/60Hz | ||||||||||||||||||||||||||||||||
YB11E1-2A | 2A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-4A | 4A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-8A | 8A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-10A | 10A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-1A | 1A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-2A | 2A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-4A | 4A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-8A | 8A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-10A | 10A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-1A | 1A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-2A | 2A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-4A | 4A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-8A | 8A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-10A | 10A | Q | - | W | - | Fig.1 |
医学のタイプは表にする:
モデルいいえ。 | 評価される流れ @40°C |
末端の選択 |
ブリーダー抵抗器の抵抗器(任意) R (MΩ) | 医療機器 5 |
漏出現在の250V/50Hz | 電気設計図 |
評価される電圧(V) | 動作周波数(Hz) | ||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||
YB11E1-1A-x (5) | 1A | Q | - | W | 1 | 5 | <5> | Fig.2 | 115/250V | 50/60Hz | ||||||||||||||||||||||||||||||||||
YB11E1-2A-x (5) | 2A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E1-3A-x (5) | 3A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E1-4A-x (5) | 4A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E1-6A-x (5) | 6A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E1-8A-x (5) | 8A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E1-10A-x (5) | 10A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E2-1A-x (5) | 1A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E2-2A-x (5) | 2A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E2-3A-x (5) | 3A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E2-4A-x (5) | 4A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E2-6A-x (5) | 6A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E2-8A-x (5) | 8A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E2-10A-x (5) | 10A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-1A-x (5) | 1A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-2A-x (5) | 2A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-3A-x (5) | 3A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-4A-x (5) | 4A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-6A-x (5) | 6A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-8A-x (5) | 8A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-10A-x (5) | 10A | Q | - | W | 1 | 5 | Fig.2 | |||||||||||||||||||||||||||||||||||||
YB11E3-15A-x (5) | 15A | Q | - | W | 1 | 5 | Fig.2 |
*Q:6.35x0.8mm S
早く:ねじラグナット
W:UL1015 18awg
T:ターミナル ブロック
電気設計図:
Fig.1標準的なタイプ
図2 R5タイプ
機械次元(単位:mm)
場合 | B | C | D | E | F | G | H | 私 | J | K | ||||||||||||||||
E1 | 24 | 44 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
許容 公差 |
±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
挿入損失のテーブル(IEC/CISPR No.17を一致する50ohmシステムで)
共通モード--------差動モード
1A
3A
6A
8A
10A
