起源の場所:
中国
ブランド名:
YBX
証明:
CQC CE CB TUV ROHSE
モデル番号:
YB12D2-10A-Q(R)
私達に連絡しなさい
115V/250V 1A~10Aの一般目的の適性装置のための単一フェーズフィルターをEMIフィルタ
単一フェーズフィルター:
EMIフィルタの指定:
| 項目 | 概要のpureposeの単一フェーズフィルター |
| モデル | YB12D2-10A-Q （R） |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 115VAC 250VAC |
| 評価される流れ | 1A~30A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDC |
| 最高の漏出流れ | 最高115VAC/50HZ 0.5mA |
| MOQ | 500pcs |
| 価格 | USD1~2/Meter |
| 調達期間 | 5~15平日 |
特徴:
--評価される流れは1つから30のamps.をから提供することができる。
--M4ねじ込み端子、ワイヤーおよびターミナル ブロックのようなさまざまな出力選択。
--設計されていて電源を防ぐ1基の段階によって高められるろ過は干渉を作り出すかもしれない
--小型はさまざまな状態に適用することができる。
--別の顧客のEMCテストに会ういろいろな部品および組合せがある
典型的な適用:
1. 電気および電子機器
2. 医療機器
3. データ通信装置
4. OA機器
EMIフィルタの指名の規則
| YB | 12 | D2 | - | 10A | - | Q |
| | | | | | | | | | | ||
| 単一フェーズ | 回路 | 次元 | 現在 | 出力関係 | ||
| 12:12回路 | D2 | 6A:6つのamp | Q:タブ250早く | |||
| 8A:8つのamp | W:ワイヤー | |||||
| 10A:10のamp | S:はんだのラグナット ターミナル |
*Q:6.35x0.8mm S 早く:はんだ4.0x0.8mm W:UL1015 18awg
フィルター選択のテーブル:
| 部品番号。 | 場合 | 評価される流れ（a） | 出力関係 |
| YB12D2-1A | D2 | 1 | ターミナル早く |
| YB12D2-3A | D2 | 3 | |
| YB12D2-6A | D2 | 6 | ワイヤー |
| YB12D2-8A | D2 | 8 | |
| YB12D2-10A | D2 | 10 | はんだのラグナット ターミナル |

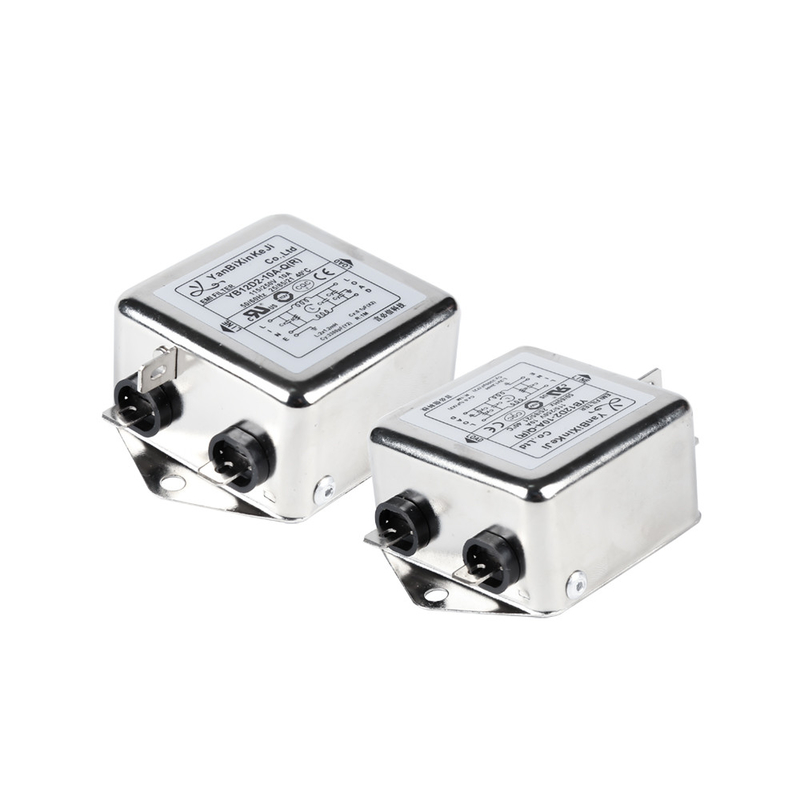

YB12D2-10A-Q （R）プロダクト映像:
電気設計図:
機械次元（単位:mm）
挿入損失のテーブル（IEC/CISPR No.17を一致する50ohmシステムで）
他のEMIフィルタ シリーズ
私達にIECの入口フィルターに加えてEMIフィルタの最も完全な範囲が、あり、力の記入項目モジュール フィルター、またからの聴取に単相フィルター、三相フィルター、パソコン ボードのための特別なEMフィルターが、連絡する私達に、私達持っているあなたのための右のEMIフィルタを選ぶ専門の技術者を先に見る等ある。
