起源の場所:
中国
ブランド名:
YBX
証明:
UL CQC CE CB TUV
モデル番号:
YB22D2-10A-W
私達に連絡しなさい
250V 10A Dシリーズ単一フェーズフィルター自動車のための二重段階のEMIフィルタ ワイヤー出力フィルター
単一フェーズフィルター:
EMIフィルタの指定:
| 項目 | 単一フェーズフィルター |
| モデル | YB22D2-10A-W |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 150K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 115VAC 250VAC |
| 評価される流れ | 1A~20A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDC |
| 最高の漏出流れ | 最高115VAC/50HZ 0.8mA |
| MOQ | 100pcs |
| 価格 | USD1~2/Meter |
| 調達期間 | 5~15平日 |
特徴:
--評価される流れは1つから20のamps.をから提供することができる。
--termianl、ワイヤーande M4のねじ込み端子早くののようなさまざまな出力選択
--任意医学版R （5）タイプ
--小型はさまざまな状態に適用することができる。
--別の顧客のEMCテストに会ういろいろな部品および組合せがある
典型的な適用:
1. 電気および電子機器
2. 医療機器
3. データ通信装置
4. OA機器
EMIフィルタの指名の規則
| YB | 22 | D2 | - | 10A | - | W |
| | | | | | | | | | | ||
| 単一フェーズ | 回路 | 次元 | 現在 | 出力関係 | ||
| 22:22回路 | D2 | 3A:3つのamp | Q:タブ250早く | |||
| 6A:6つのamp | W:ワイヤー | |||||
| 10A:10のamp | S:M4ねじ |
*Q:6.35x0.8mm S 早く:ねじラグナット W:UL1015 18awg
フィルター選択のテーブル:
| モデルいいえ。 | 評価される流れ @40°C |
ターミナルOptions* | 漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | ||
| YB22D1-1A | 1A | Q | - | W | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB22D1-2A | 2A | Q | - | W | Fig.1 | |||
| YB22D1-3A | 3A | Q | - | W | Fig.1 | |||
| YB22D1-4A | 4A | Q | - | W | Fig.1 | |||
| YB22D1-6A | 6A | Q | - | W | Fig.1 | |||
| YB22D2-6A | 6A | Q | S | W | Fig.1 | |||
| YB22D2-8A | 8A | Q | S | W | Fig.1 | |||
| YB22D2-10A | 10A | Q | S | W | Fig.1 | |||
| YB22D2-15A | 15A | Q | S | - | Fig.1 | |||

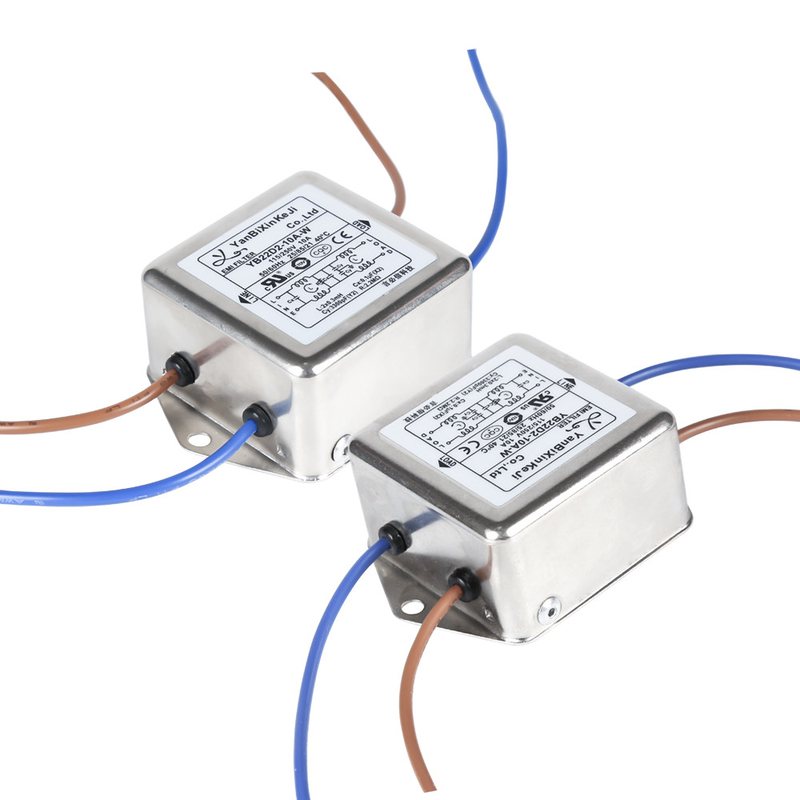

YB22D2-10A-Wプロダクト映像:
EMIフィルタ シリーズ
私達を、私達持っているEMIフィルタの最も完全な範囲を、IECの入口フィルターを含んで、力の記入項目モジュール フィルター、単一フェーズフィルターおよび三相フィルター、等選びなさい。私達に連絡しなさい、私達にEMIおよびEMC問題を解決するのを助ける専門の技術者がある。
