起源の場所:
中国
ブランド名:
YBX
証明:
UL, CE, CB, CQC, ENEC
モデル番号:
YB12F2-16A-T(R5)
私達に連絡しなさい

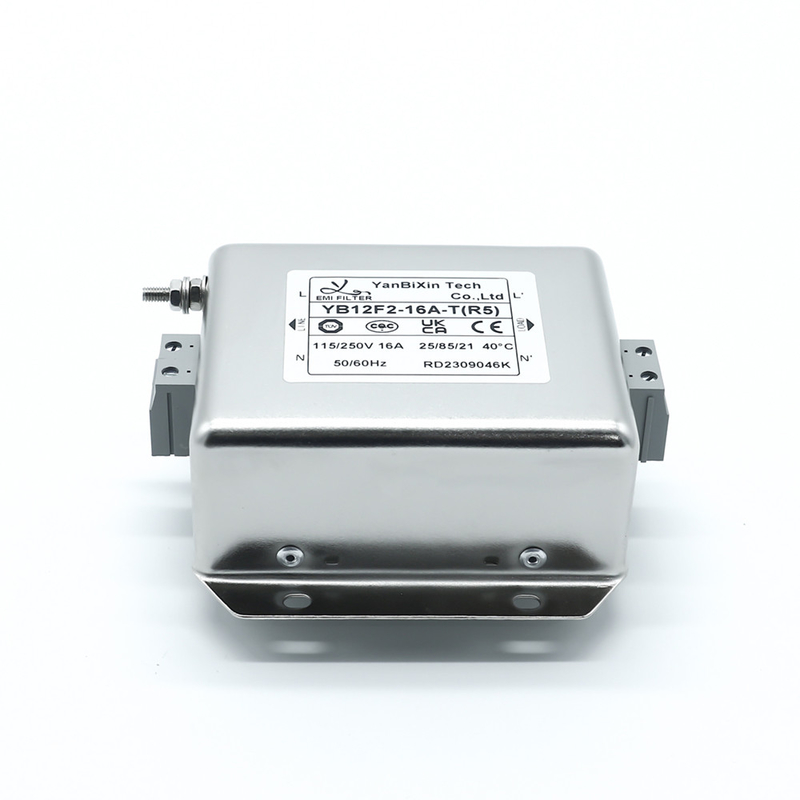

YB12F2 15amp 220V 高性能単相フィルター 自動化機器用RFIフィルター
1高い安全性と信頼性,高性能
技術仕様:
| ポイント | Fシリーズ単相フィルター |
| モデル | YB12F2-16A-T(R5) |
| 転送関数 | ローパス |
| パッケージの種類 | 表面マウント |
| 定数中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インペデンス | 50Ω |
| 定位電圧 | 115V/250V |
| 定位電流 | 3A~200A |
| 環境温度 | 40°C |
| 温度範囲 | 25 / 085 / 21 |
| 動作頻度 | 50/60HZ |
| ラインからラインへ | 1450VDC |
| 線から地面へ | 2250VDC |
| 最大流出電流 | 250VAC/60HZ 0.8mA 最大 |
典型的な用途:
-- 電気・電子機器
-- 医療機器
-- 通信機器
-- オフィス自動化機器
フィルター選択表:
| パーツNo | ケース | 定数電流 (A) | 出力接続 |
| YB12F2-6A | F2 | 6 | スピード・オン・ターミナル |
| YB12F2-10A | F2 | 10 | |
| YB12F2-15A | F2 | 15 | M4/M6/M8 スクロール |
| YB12F2-20A | F2 | 20 | |
| YB12F2-30A | F2 | 30 | ターミナルブロック |
*Q: 6.35x0.8mmの速さでS: スクリップラグW: UL1015 18awg
タブレット:
| モデル番号 | 定位電流 @40°C |
ターミナルオプション* | 血流抵抗器 (オプション) | 漏れ電流 250V/50Hz | 電気図 | 定位電圧 (V) | 動作周波数 ((Hz) | ||
| YB12E3-1A | 1A | Q について | - | W | - | <0.8mA | 図です1 | 115/250V | 50/60Hz |
| YB12E3-3A | 3A | Q について | - | W | - | 図です1 | |||
| YB12E3-6A | 6A | Q について | - | W | - | 図です1 | |||
| YB12E4-1A | 1A | Q について | S | W | - | 図です1 | |||
| YB12E4-3A | 3A | Q について | S | W | - | 図です1 | |||
| YB12E4-6A | 6A | Q について | S | W | - | 図です1 | |||
| YB12E4-8A | 8A | Q について | S | W | - | 図です1 | |||
| YB12E4-10A | 10A | Q について | S | W | - | 図です1 | |||
| YB12E4-15A | 15A | Q について | S | - | - | 図です1 | |||
| YB12E4-20A | 20A | Q について | S | - | - | 図です1 | |||
| YB12F1-30A | 30A | - | S | - | - | 図です1 | |||
| YB12F1-40A | 40A | - | S | - | - | 図です1 | |||
| YB12F2-30A | 30A | - | S | - | - | 図です1 | |||
| YB12F2-40A | 40A | - | S | - | - | 図です1 | |||
| YB12F3-40A | 40A | - | S | - | - | 図です1 | |||
| YB12F3-50A | 50A | - | S | - | - | 図です1 | |||
| YB12F4-50A | 50A | - | S | - | - | 図です1 | |||
電気スケーマメカニカル次元 (単位:mm)
YB22D6-20A-Q(R) EMIフィルター画像:
挿入損失表 (IEC/CISPR No.17) による50ohmシステムで
