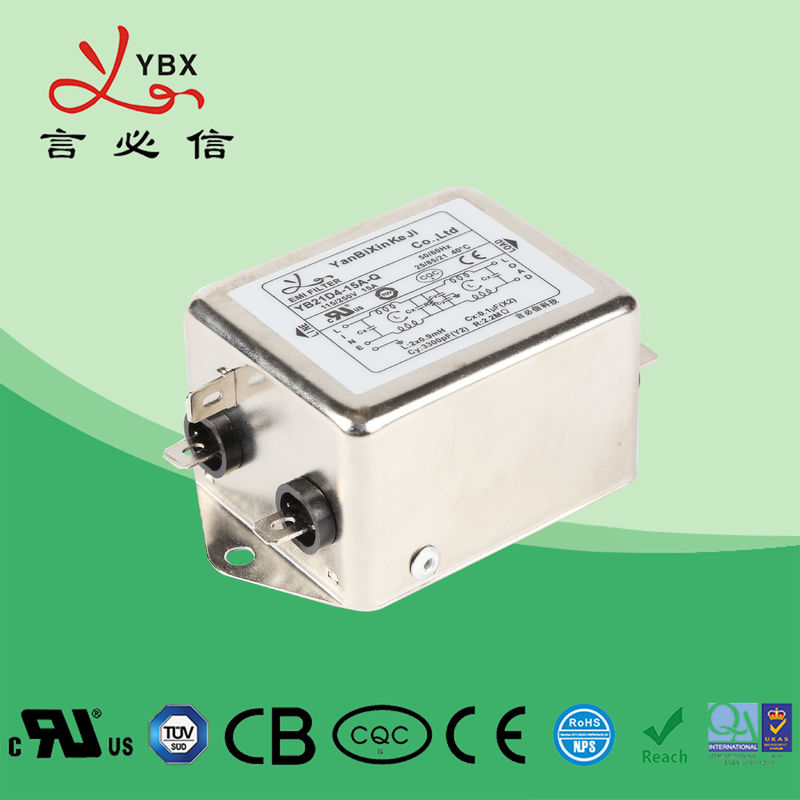

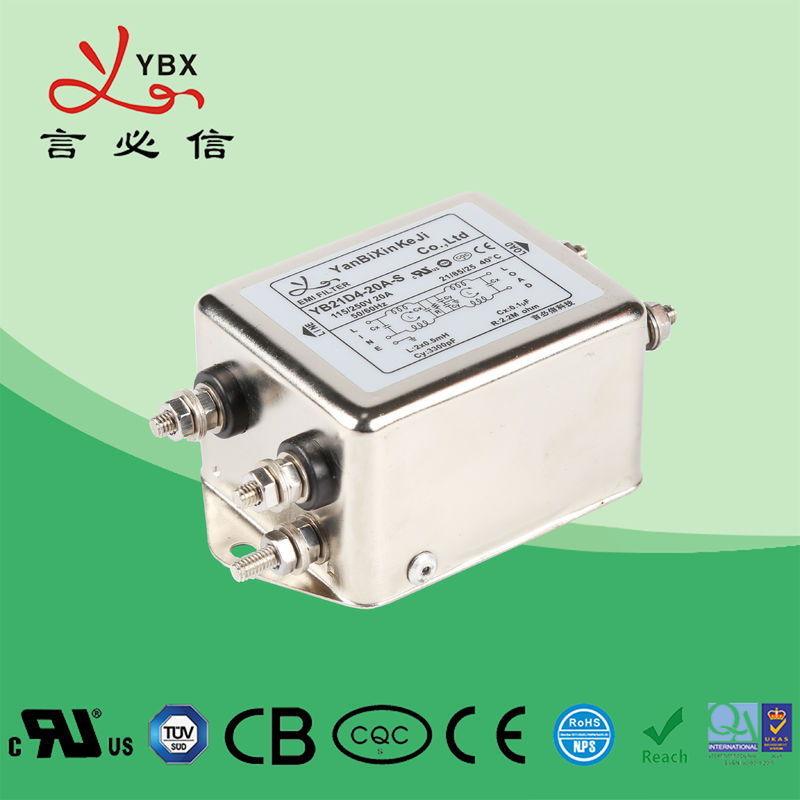

3A 120V 250V AC造るオートメーションのための医学EMC EMIのノイズ・フィルタ
技術仕様:
| 項目 | 電力線フィルター |
| モデル | 電力線フィルターYB-D/F |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インピーダンス | 50Ω |
| 評価される電圧 | 115V/250V |
| 評価される流れ | 1~50A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| 地面へのライン | 2250VDC |
| 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| MOQ | 50pcs |
| 価格 | USD3~28.8/Meter |
| 調達期間 | 5~15平日 |
特徴:
--多段式フィルター回路を使用して、優秀な共通モードおよび差動モード騒音の抑制と、早くの/スタッド/ワイヤー ターミナルの一般目的の電力線フィルター
--標準的なフィルターはできる実用的な解決で、EMIのシステム試験に近いうちに合格するのを助けます
--別の顧客のEMCテストに会ういろいろな部品および組合せがあります。
--顧客の要求に従うカスタマイズされたプロダクト。
典型的な適用:
--電気および電子機器
--医療機器
--建物のオートメーション
--オフィス・オートメーションおよびデータ通信装置
指名の規則:
YB 43 D3 - 10A - Q （5）
¦ ¦ ¦ ¦ ¦ ¦
任意回路の場合の現在の関係
表にします:
| モデルいいえ。 | 評価される流れ @40°C |
末端のOptions* | 漏出現在の250V/50Hz | 電気設計図 | 評価される電圧（V） | 動作周波数（Hz） | ||||||||||||||||||||||||||||||
| YB43D3-1A | 1A | Q | S | W |
<1> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB43D3-2A | 2A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D4-3A | 3A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D4-4A | 4A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D5-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D5-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D5-15A | 15A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D6-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D6-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB43F2-20A | 20A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB43F2-25A | 25A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB43F3-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
*Q:6.35x0.8mm S 早く:ねじラグナット W:UL1015 18awg
電気設計図:
Fig.1
機械次元（単位:mm）
| 場合 | D3 | D4 | D5 | D6 | F2 | F3 | 許容 | |||||||||||||||||||
| A | 63 | 63 | 73 | 94 | 98 | 150 | ±1 | |||||||||||||||||||
| B | 51 | 51 | 56 | 55 | 80 | 105 | ±1 | |||||||||||||||||||
| C | 29 | 38 | 45 | 45 | 41 | 60 | ±1 | |||||||||||||||||||
| D | 75 | 75 | 87 | 104 | 95 | 120 | ±0.15 | |||||||||||||||||||
| E | 85 | 85 | 98 | 118 | 50 | 80 | ±1 | |||||||||||||||||||
| F | 25 | 27 | 30 | 30 | 50 | 60 | ±0.5 | |||||||||||||||||||
| G | 10 | 15.5 | 16 | 15 | 24 | 35 | ±0.5 | |||||||||||||||||||
| H | 5 | 4.5 | 4.5 | 4.5*6 | 4.2 | 4*6 | ±0.15 | |||||||||||||||||||
| I | 4.2*6.2 | 4*6 | ±0.15 | |||||||||||||||||||||||
| J | M4/M6 | M4/M6 | ||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | ±0.15 | |||||||||||||||||||
| L | 50 | 60 | ±2 | |||||||||||||||||||||||
挿入損失のテーブル（IEC/CISPR No.17を一致する50ohmシステムで）
共通モード --------差動モード
1A
10A 15A
