起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB11A13-20A-Q
私達に連絡しなさい
Yanbixin High Quality A13 IEC インレットフィルター 1A~20A ソケット EMIフィルター
技術仕様:
| ポイント | エミ電源フィルター |
| モデル | ソーケット エミ パワーフィルター YB-A |
| 転送関数 | ローパス |
| パッケージの種類 | 表面マウント |
| 定数中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インペデンス | 50Ω |
| 定位電圧 | 125VAC 250VAC |
| 定位電流 | 1A 3A 6A 10A |
| 環境温度 | 40°C |
| 温度範囲 | 25 / 085 / 21 |
| 動作頻度 | 50/60HZ |
| ラインからラインへ | 1450VDC |
| 線から地面へ | 2250VDC |
| 最大流出電流 | 115VAC/50HZ 0.3uA 最大 |
| MOQ | 500個 |
| 価格 | USD1~2/メートル |
| リード タイム | 5〜15週間の間 |
特徴:
-- 優れたパフォーマンス/コンパクトな構造
-- フロント・リアーサイドからスクリュー・オン版
-- Optional medical versions (オプション・メディカル・バージョン)
- クイック・コネクト 6.35*0.8mm ソルダーかワイヤーか
-- IEC 320ソケットを持つ高性能と高衰弱電力フィルター
-- (R5) タイプは,安全クリアランス,流出流量,高 hipot テストの IEC/EN60601-1 の要件を満たしています.
異なる顧客のEMCテストを満たすために部品と組み合わせの種類があります.
-- Customized products according to customer's requirements お客様の要求に応じて 製品を作ります
典型的な用途:
- LCDとPDPテレビ,医療用,一般電気機器のために設計された.
-- 医療機器
-- テストと測定機器
-- 中小型の機械や家用機器
-- シングルフェーズ電源,スイッチモード電源
選出規則:
| YB | 11 | A13 | - | 20A | - | Q について |
| | | | | | | | | | | ||
| 単相 | サーキット | サイズ | 流動 | 出力接続 | ||
| 1111回路 | A10 | 10A: 10アンプ | Q:fast-on タブ 250 | |||
| 15A: 15アンプ | W:ワイヤー | |||||
| 20A: 20アンプ | S:ソルダーラグターミナル |
*Q: 6.35x0.8mmの速さでS:ソルダー 4.0×0.8mmW: UL1015 18awg
タブਲੇਟ:
| モデル番号 | 定位電流 @40°C |
ターミナル オプション | ブリーダーレジスタ (オプション) | G (オプション) | 流出電流 250V/50Hz | 電気図表 | 定位電圧 | オペレーティング周波数 (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q について | S | W | - | - |
<0.8mA> |
図です1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q について | S | W | - | - | 図です1 | |||
| YB11A1-3A | 3A | Q について | S | W | - | - | 図です1 | |||
| YB11A1-4A | 4A | Q について | S | W | - | - | 図です1 | |||
| YB11A1-6A | 6A | Q について | S | W | - | - | 図です1 | |||
| YB11A1-8A | 8A | Q について | S | W | - | - | 図です1 | |||
| YB11A1-10A | 10A | Q について | S | W | - | - | 図です1 | |||
| YB11A1-15A | 15A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-1A | 1A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-2A | 2A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-3A | 3A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-4A | 4A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-6A | 6A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-8A | 8A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-10A | 10A | Q について | S | W | - | - | 図です1 | |||
| YB11A2-15A | 15A | Q について | S | W | - | - | 図です1 | |||

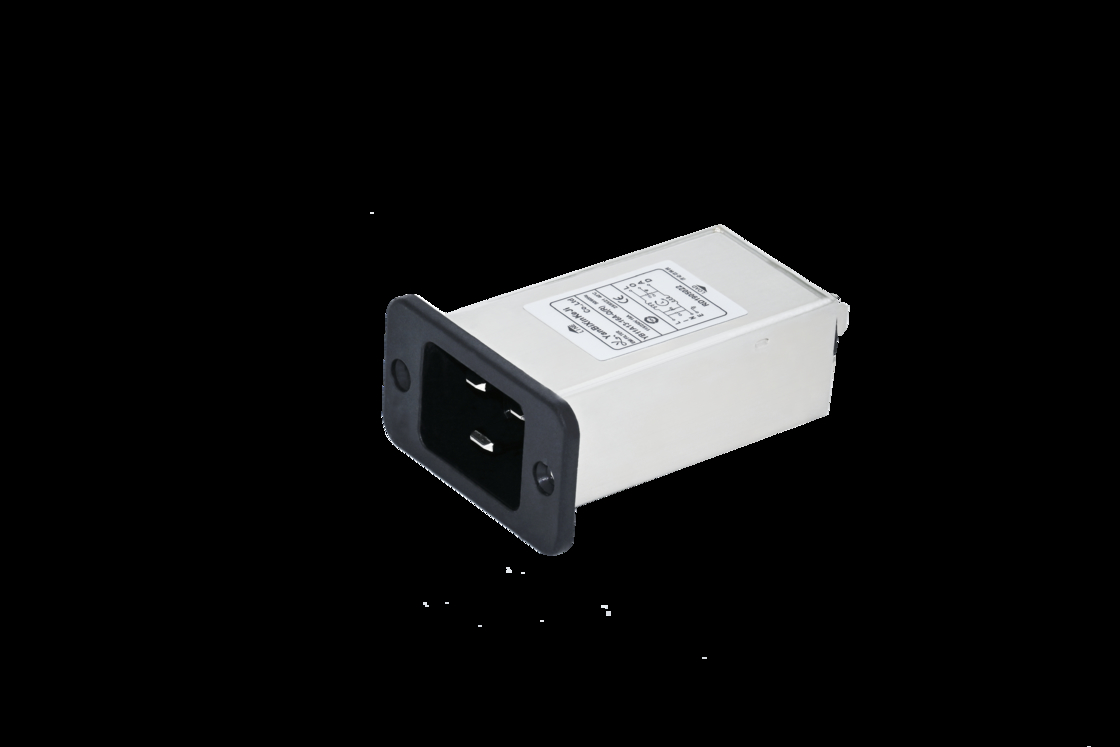

YB11A13-20A-Q IEC 入口フィルター 画像:
挿入損失表 (IEC/CISPR No.17) による50ohmシステム
