起源の場所:
中国
ブランド名:
YBX
証明:
UL, TUV, CE, CQC, ROHS
モデル番号:
YB11C7-3A-Q
私達に連絡しなさい

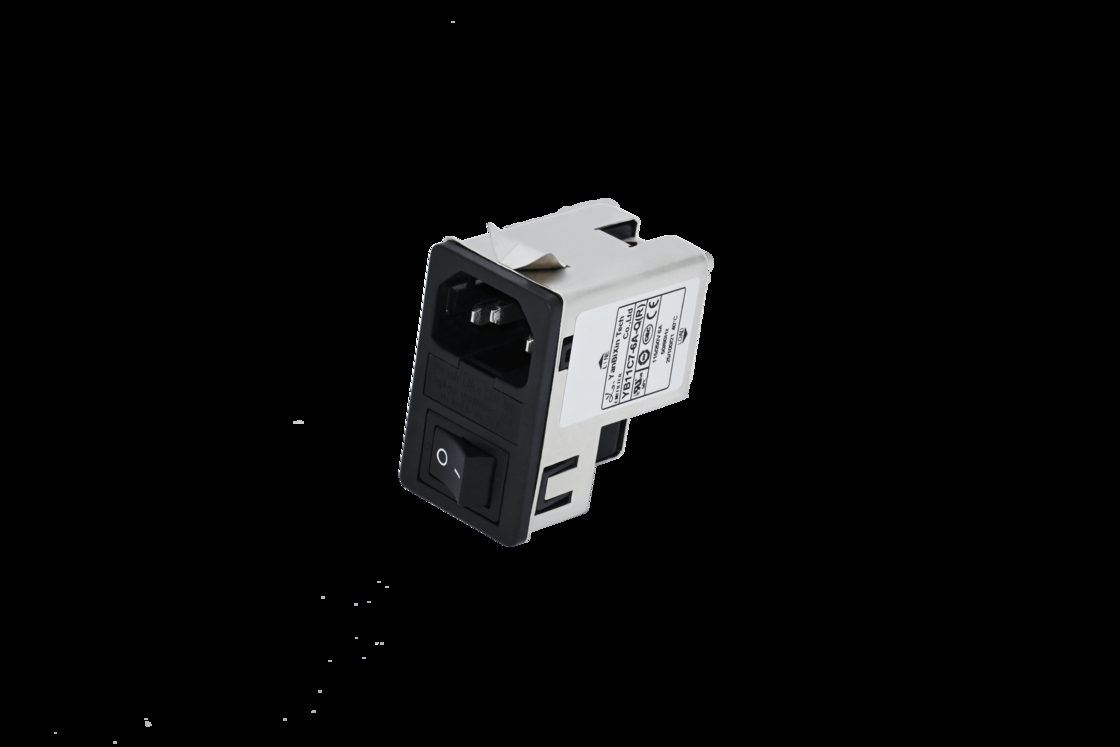

特殊型ソケットEMIフィルタ（ヒューズとスイッチ付き）1A～10A 電源入力モジュールフィルタ
IECインレットフィルタ YB-Cシリーズ
特徴:
-- 定格電流最大10A
-- シングルヒューズホルダー
-- 2極ロッカースイッチ
-- 汎用アプリケーション
-- 承認:
型番のルール:
YB 11 C7 - 3A - Q ( R5 )
¦ ¦ ¦ ¦ ¦
回路 ケース 電流 接続 オプション
電気回路図:
標準タイプ
R5タイプ
表:
| 定格電流 @40℃ |
端子オプション* |
ブリーダ抵抗 (オプション) |
アース (オプション) |
漏れ電流 250V/50Hz |
電気回路図 |
定格電圧(V) | 動作周波数(Hz) | ||||||||||||||||||||||||||||||||||||||
| 型番 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | <0.8mA | 図1 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | 図1 | ||||||||||||||||||||||||||||||||||||||
医療用タイプ表:
| 定格電流 @40℃ |
端子オプション |
ブリーダ抵抗 (オプション)R(MΩ) |
医療機器 (オプション)5 |
アース (オプション) |
漏れ電流 250V/50Hz | 電気回路図 |
定格電圧(V) | 動作周波数(Hz) |
||||||||||||||||||||||||||||||||||||||||
| 型番 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - | <5μA | 図2 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | 図2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | 図2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | 図2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | 図2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | 図2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | 図2 | ||||||||||||||||||||||||||||||||||||||||
*Q: ファストン 6.35x0.8mm S: はんだ 4.0x0.8mm W: UL1015 18awg
機械的寸法(単位: mm)
C ケース
YB11C7-10A-Q 製品写真:
挿入損失表(IEC/CISPR No.17 に準拠した50オームシステム):
差動モード
1A 3A 6A
8A 10A
出荷:
---配送条件: DHL、UPS、FedEx、TNT、EMS
---港は 深セン またはご要望に応じて。
