起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB11A1-3A-Q （R）
私達に連絡しなさい

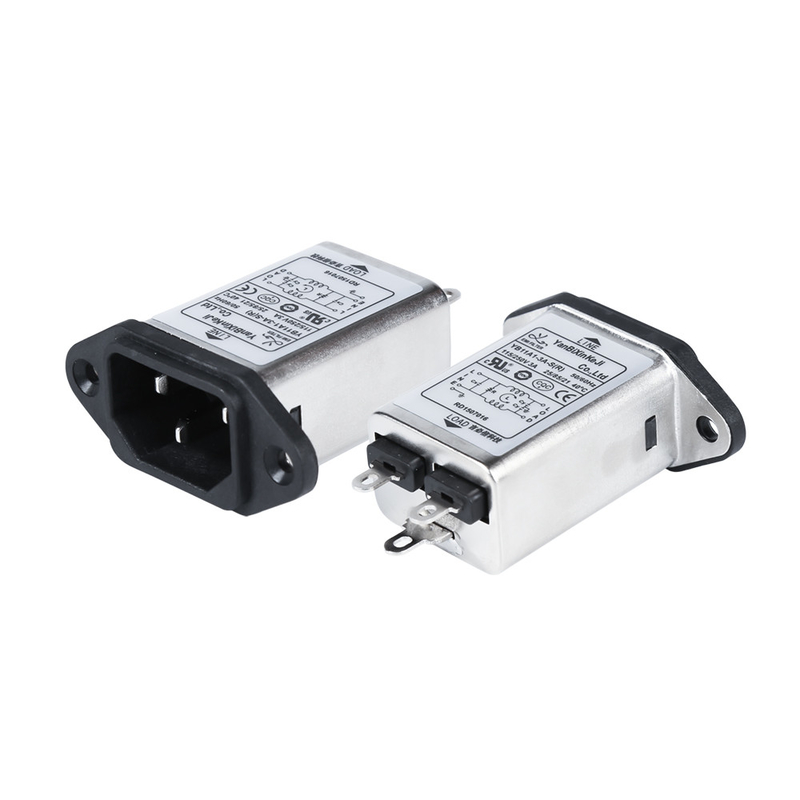

YB-A ローパスプラグイン EMI フィルター IEC C14 インレットフィルター 3A 110V/250V 電源用
YB11A1-3A-Q IEC インレットフィルター:
技術仕様：
| アイテム | エミパワーフィルター |
| モデル | Emiパワーフィルター YB-A |
| 伝達関数 | ローパス |
| パッケージ型式 | 表面実装 |
| 公称中心周波数 | 10K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | AC125V AC250V |
| 定格電流 | 1A 3A 6A 10A |
| 環境温度 | 40℃ |
| 温度範囲 | 25/085/21 |
| 動作周波数 | 50/60Hz |
| ラインからラインへ | 1450VDC |
| ラインからグラウンドまで | 2250VDC |
| 最大漏れ電流 | 115VAC/50HZ 0.3uA最大 |
| MOQ | 500個 |
| 価格 | 1～2ドル/メートル |
| リードタイム | 平日5~15時 |
特徴：
1.優れた性能・コンパクトな構造
2.医療用オプション（(R5)タイプ）
3.クイック接続(6.35*0.8mm)、はんだまたはワイヤー
4.IEC 320ソケットを備えた高性能および高減衰パワーフィルター
5.(R5) タイプは、安全クリアランス、漏れ電流、高耐電圧試験に関する IEC/EN60601-1 の要件に準拠しています。
6.さまざまな顧客のEMCテストを満たすために、さまざまな部品と組み合わせがあります。
代表的なアプリケーション：
-- LCDおよびPDP TV、医療用途、一般電気製品用に特別に設計されています。
- 医療機器
-- 試験および測定機器
-- 中小型機械および家庭用機器
指名ルール：
| YB | 11 | A1 | - | 3A | - | Q |
| | | | | | | | | | | ||
| 単相 | 回路 | 寸法 | 現在 | 出力接続 | ||
| 11:11サーキット | A1 | 3A : 3アンペア | Q:ファストオンタブ250 | |||
| 6A : 6アンペア | W:ワイヤー | |||||
| 8A:8アンペア | S:はんだラグ端子 |
*Q: ファストオン 6.35x0.8mmS:はんだ4.0x0.8mmW：UL1015 18awg
表:
| モデル番号。 | 定格電流 @40℃ |
端子オプション* | ブリーダー抵抗器（オプション） | G（オプション） | 漏れ電流 250V/50Hz | 電気回路図 | 定格電圧 | 動作周波数(Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
図1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | 図1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | 図1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | 図1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | 図1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | 図1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | 図1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | 図1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | 図1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | 図1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | 図1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | 図1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | 図1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | 図1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | 図1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | 図1 | |||
電気回路図:
機械的寸法(単位:mm)
| 場合 | あ | B | C | D | E | F | G | H | 私 | J | K | L | M | N |
| A1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| A2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| 公差 |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||
挿入損失表(IEC/CISPR No.17に準拠した50Ωシステムにおいて)
生産設備
EMIフィルタの製造中に、当社は長脚錫浸漬機、ウェーブはんだ付け、自動フラットラベリング機などの多くの自動化機器を使用しており、これにより生産効率が大幅に向上し、お客様への納期が保証されます。
