起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB11C4-10A-Q
私達に連絡しなさい
ソケット、スイッチおよびヒューズが付いている1~10A YB11C4力のEMIフィルタIECの入口フィルター
IECはEMIフィルタのプラグを差し込む:
YB11C4-10A-Qは力の記入項目モジュール フィルターである。密集しているおよび交流電力の出口に直接差し込むフィルターを取付けることは容易である。私達の設計基準はIEC60939に従ってあり、フィルターはUL、CQCのTUVの証明を渡した。
力の記入項目モジュール フィルターの特徴:
1。 プロダクトに高い飽和抵抗および優秀な熱行動のチョークに基づいて高い減少が、ある
2. （R5）タイプは安全限界、漏出流れおよびhipotのテストのためのIEC/EN60601-1の条件に従う。
3.小型:IECの差込式のEMIフィルタは小さく、密集している、それらをいろいろな適用で取付け、使用すること容易にさせる。
4.容易な取付け:IECの差込式のEMIフィルタはシステムへの付加的な配線か修正を取付け、要求して容易である。それらは交流電力のソケットに単に差し込み、即時EMIのろ過を提供する。
典型的な適用:
1. 携帯用電気および電子機器;
2. 医療機器;
3. テストおよび測定装置;
4. 小-中型機械および世帯装置
5. 単相電源、スイッチ モード電源
YB11C4-10A-Qの指定:
| プロダクト | YB-C IECのソケット フィルター | 評価される流れ | 1~10A |
| モデル | YB11C4-10A-Q | 環境の温度 | 40°C |
| 伝達関数 | 低域 | 温度較差 | 25 / 085/21 |
| パッケージのタイプ | 表面の台紙 | 動作周波数 | 50/60HZ |
| わずかな中心周波数 | 50K-30MHZ | ライン・ツー・ライン | 1450VDC |
| 挿入損失 | 30~90dB | ひくべきライン | 2250VDC |
| 入れられたインピーダンス | 50Ω | 最高の漏出流れ | 最高115VAC/50HZ 0.4mA 最高250VAC/60HZ 0.8mA |
| 評価される電圧 | 115V/250V | MOQ | 100pcs |
命名規則:
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| 単一フェーズ | 回路 | 次元 | 現在 | 出力関係 | ||
| 11:11回路 | C4 | 6A:6つのamp | Q:タブ250早く | |||
| C3:1つのヒューズ | 8A:8つのamp | W:ワイヤー | ||||
| C4:二重ヒューズ | 10A:10のamp | S:はんだのラグナット ターミナル |
*Q:6.35x0.8mm S 早く:はんだ4.0x0.8mm W:UL1015 18awg
フィルター選択のテーブル:
| 部品番号。 | 場合 | 評価される流れ（a） | 出力関係 |
| YB11C4 | C4 | 1 | ターミナル早く |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | ワイヤー |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
はんだのラグナット ターミナル |

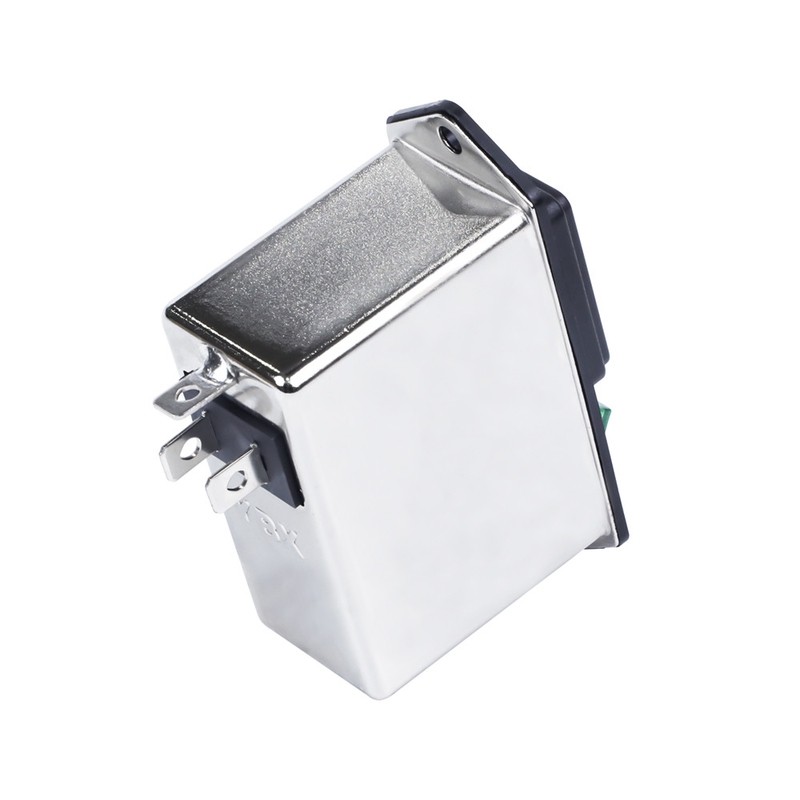

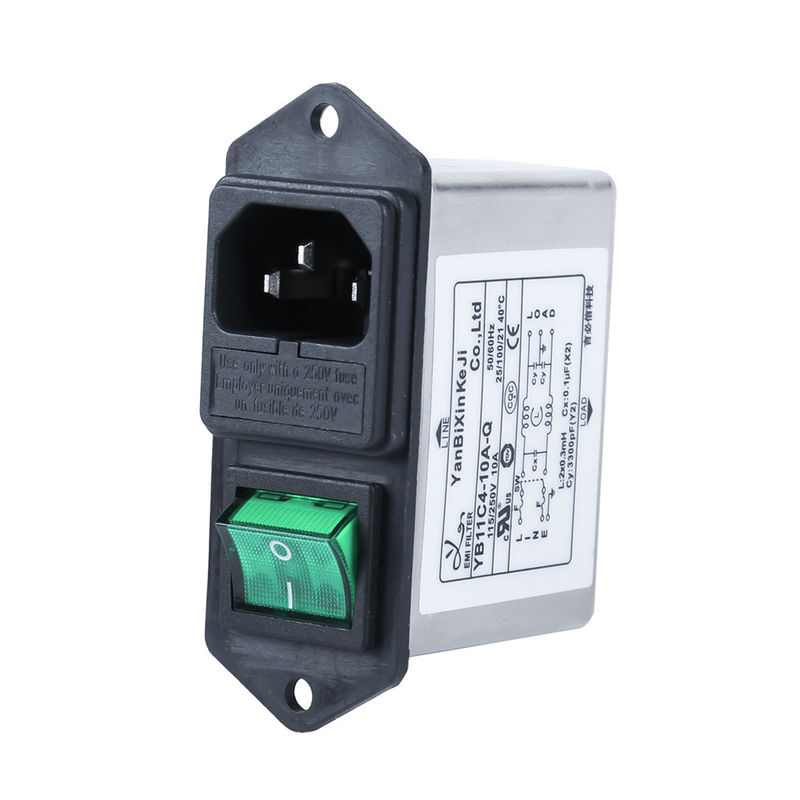

YB11C4-10A-Qプロダクト映像:
| 場合 | B | C | D | E | F | G | H | 私 | J | K | L | ||||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| 許容 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
電気設計図:
