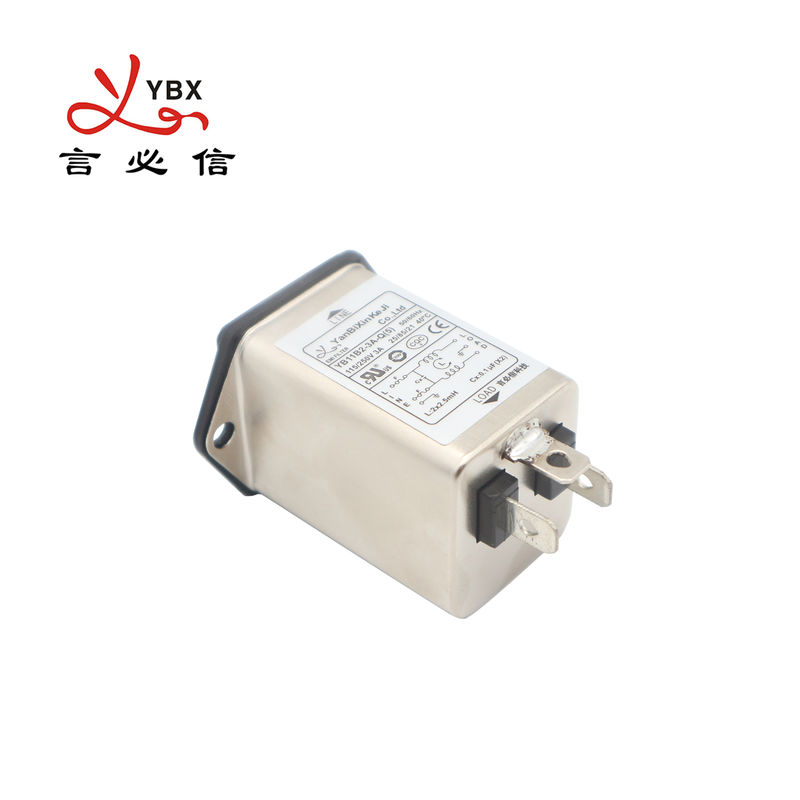

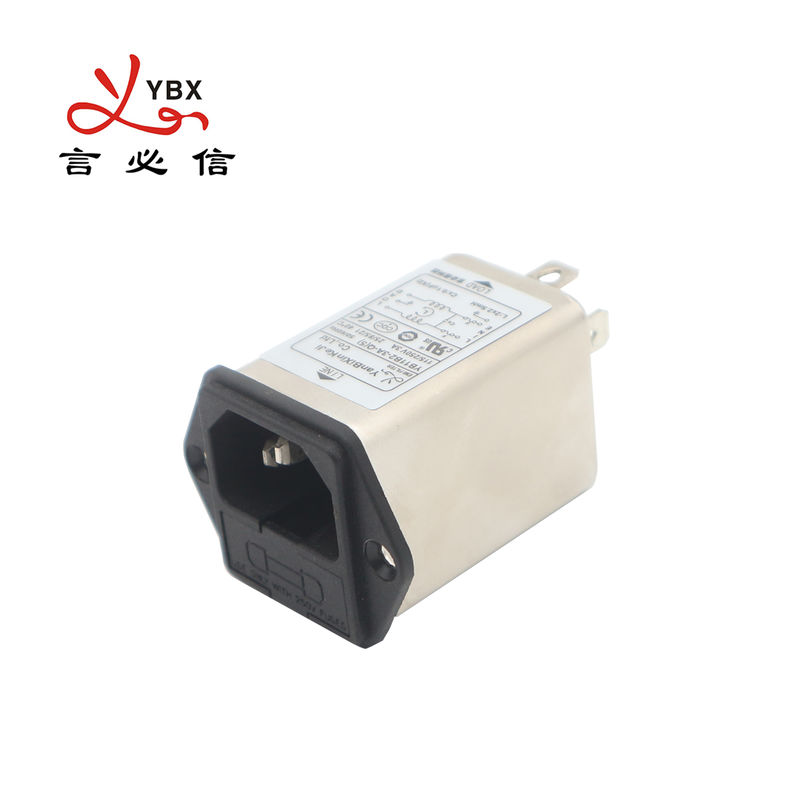

起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB11B2-10A-Q
私達に連絡しなさい
技術仕様:
| 項目 | EMI力フィルター |
| モデル | EMI力フィルターYB-B2 |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 15KHZ-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 125VAC 250VAC |
| 評価される流れ | 1A 3A 6A 10A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDC |
| 最高の漏出流れ | 最高115VAC/50HZ 0.3uA |
| MOQ | 500pcs |
| 調達期間 | 10~25平日 |
特徴:

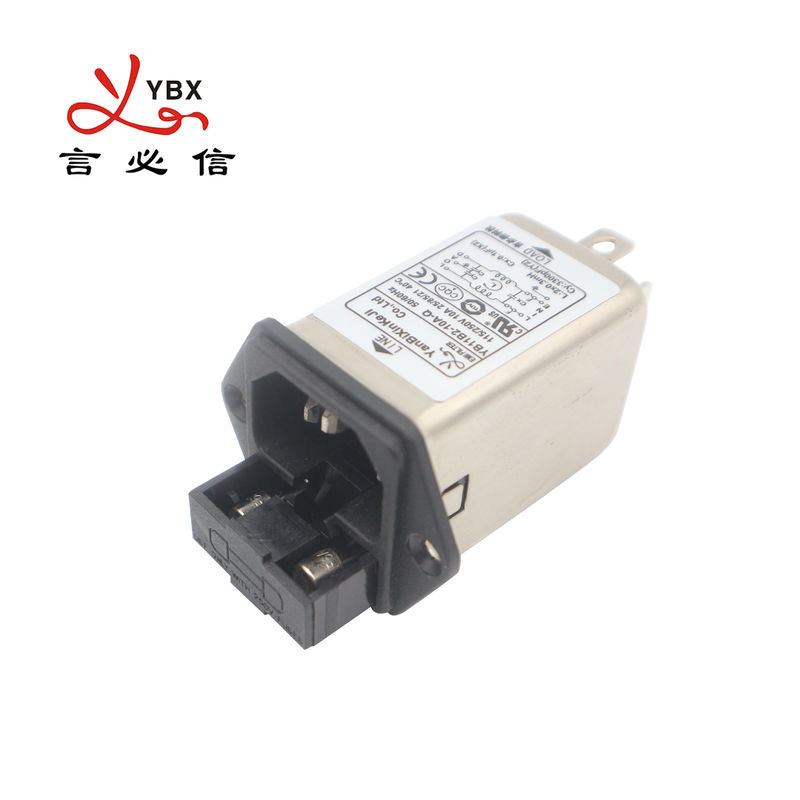

（1） 10Aへの版は1-2の（5*20mmの）ヒューズのためにヒューズのホールダーと利用できる
（2） （R5）タイプは現在の安全限界、漏出およびhipotのテストのためのIEC/EN60601-1の条件に従う
（3）はそこに別の顧客のEMCテストに会ういろいろな部品および組合せである
（4）顧客の要求に従うカスタマイズされたプロダクト
典型的な適用:
1. 携帯用電気および電子機器;
2. 医療機器;
3. テストおよび測定装置;
4. 小-中型機械および世帯装置
5. 単相電源、スイッチ モード電源
指名の規則:
YB 11 B2 - 10A - Q （R 5 G）
¦ ¦ ¦ ¦ ¦
回路の場合 現在のターミナル 任意
電気設計図:
Fig.1
Fig.3
表にする:
| モデルいいえ。 | 評価される流れ @40°C |
ターミナルOptions* |
ブリーダー抵抗器の抵抗器（任意） | G |
漏出現在の250V/50Hz | 電気設計図 |
評価される電圧（V） | 動作周波数（Hz） | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
医学のタイプは表にする:
| モデルいいえ。 | 評価される流れ @40°C |
末端の選択 |
ブリーダー抵抗器の抵抗器（任意） | 医療機器 |
G |
漏出現在の250V/50Hz | 電気設計図 |
評価される電圧（V） | 動作周波数（Hz） | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x （R5） | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x （R5） | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x （R5） | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x （R5） | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x （R5） | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x （R5） | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x （R5） | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x （R5） | 1A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x （R5） | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x （R5） | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x （R5） | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x （R5） | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x （R5） | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x （R5） | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
*Q:6.35x0.8mm早く S:はんだ4.0x0.8mm W:UL1015 18awg
機械次元（単位:mm）
| 場合 | B | C | D | E | F | G | H | 私 | J | K | |||||||||||||||
| B1 | 58 | 28.5 | 32.4 | 44 | 36 | 33.5 | 12.8 | 11.1 | 12 | 3.5 | 6.3*0.8 | ||||||||||||||
| B2 | 58 | 28.5 | 32.4 | 44 | 36 | 33.5 | 12.8 | 11.1 | 12 | 3.5 | 6.3*0.8 | ||||||||||||||
| 許容 公差 |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±1 | ||||||||||||||
挿入損失のテーブル（IEC/CISPR No.17に従う50ohmシステムで）
共通モード --------差動モード
1A 3A
6A 8A
10A
