ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ

起源の場所:

中国

ブランド名:

YBX

証明:

UL, TUV, CE, CQC, ROHS

モデル番号:

YB11C7-3A-Q

私達に連絡しなさい

引用を要求しなさい
プロダクト細部
電圧評価:
115V/250V
現在の評価:
1-10A
現在の漏出:
0.4mA 115V/60HZ;0.8mA 250V/50HZ
操作の頻度:
50Hz/60Hz
温度較差:
-25°C~+100°C
入口のソケット:
IEC 320
材料:
Matelおよびプラスチック
保証期間:
2years
HIPORTの評価(1分のために):
ひくべきライン------2250VDC ライン・ツー・ライン-------1450VDC
動作周波数:
DCへの400Hz
燃焼性に相当する:
UL 94V-0
支払及び船積みの言葉
最小注文数量
100
価格
$1~$8 /PCS
パッケージの詳細
カートン:56.5*28.5*22.5 (cm);108pcs/box
受渡し時間
10-20days
支払条件
T/T、L/C
供給の能力
1ヶ月あたりの100000の部分/部分
製品の説明

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ



IECの入口はYB-Cシリーズをろ過する



特徴:



--  10Aまでの評価される流れ



-- 単一のヒューズのホールダー



--  2棒のロッカー スイッチ



--  一般目的の適用



-- 承認:

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 0





指名の規則:



YB  11  C7 -    3A  -    Q           (R5)

¦      ¦              ¦            ¦                  ¦



回路の場合    任意現在の関係



電気設計図:



                   標準的なタイプ

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 1



                      R5タイプ

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 2



表にする:




  評価される流れ
@40°C

ターミナルOptions*


ブリーダー抵抗器の抵抗器

(任意)

地面
(任意)
漏出現在の250V/50Hz

電気設計図

評価される電圧(V) 動作周波数(Hz)
モデルいいえ。
ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 3 ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 4 ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 5
YB11C7-1A 1A Q S - - - <0>Fig.1 115/250V 50/60Hz
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1
YB11C7-1A 1A Q S - - - Fig.1
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1



医学のタイプは表にする:




  評価される流れ
@40°C

末端の選択


ブリーダー抵抗器の抵抗器(任意) R (MΩ)

医療機器
(任意) 5

地上(任意)
漏出現在の250V/50Hz 電気設計図

評価される電圧(V) 動作周波数(Hz)

モデルいいえ。
ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 6 ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 7 ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 8
YB11C7-1A-x (R5) 1A Q S - 1 5 - <5>Fig.2 115/250V 50/60Hz
YB11C7-2A-x (R5) 2A Q S - 1 5 - Fig.2
YB11C7-3A-x (R5) 3A Q S - 1 5 - Fig.2
YB11C7-4A-x (R5) 4A Q S - 1 5 - Fig.2
YB11C7-6A-x (R5) 6A Q S - 1 5 - Fig.2
YB11C7-8A-x (R5) 8A Q S - 1 5 - Fig.2
YB11C7-10A-x (R5) 10A Q S - 1 5 - Fig.2



ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 9*Q:6.35x0.8mm早くヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 10   S:はんだ4.0x0.8mmヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 11W:UL1015 18awg



機械次元(単位:mm)

                            Cの場合

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 12

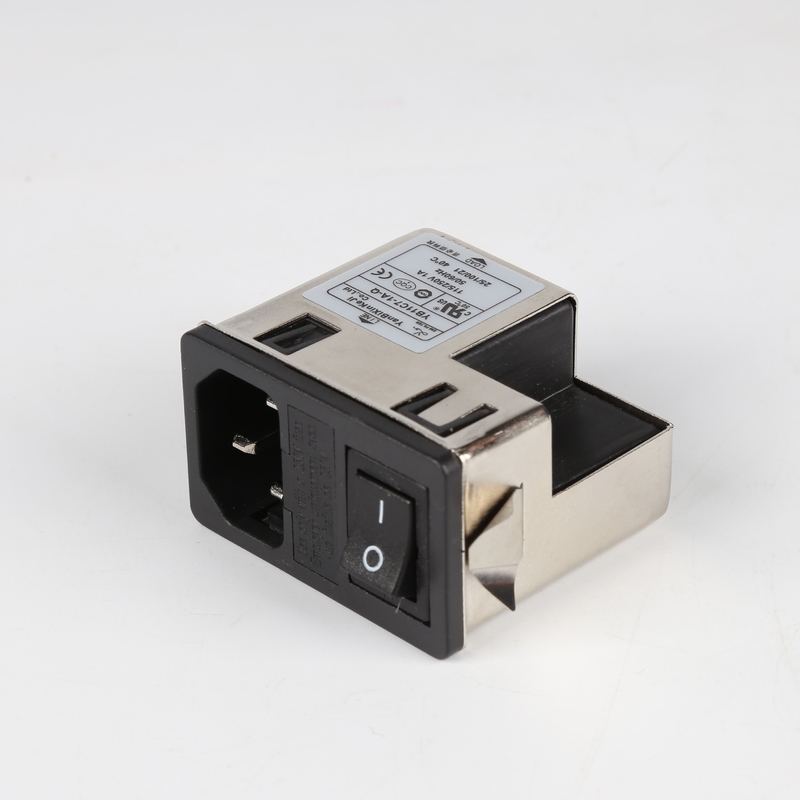

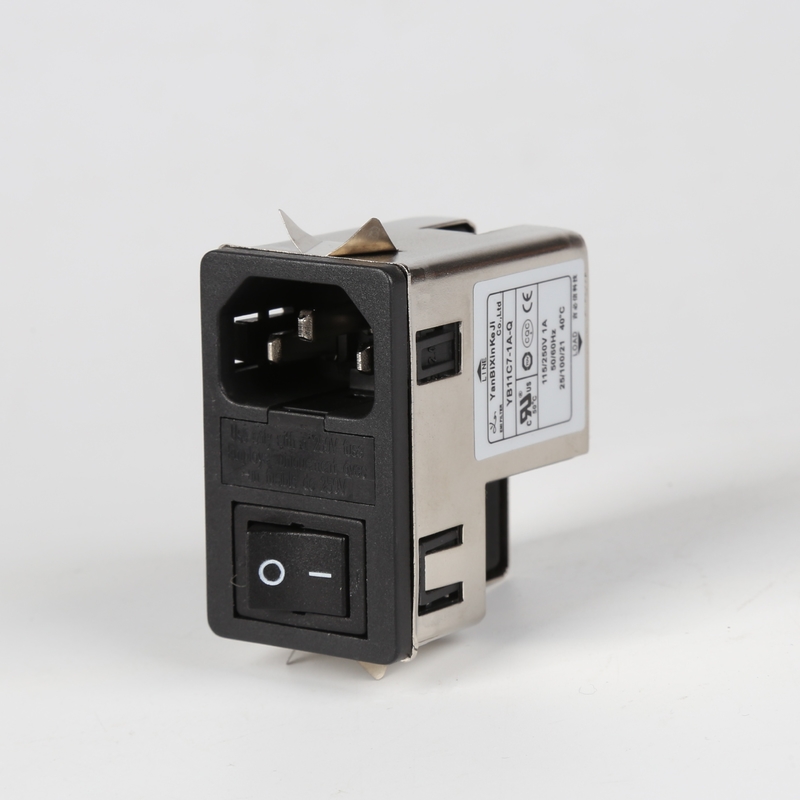

YB11C7-10A-Qプロダクト映像:



ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 13



挿入損失のテーブル(IEC/CISPR No.17に従う50ohmシステムで):



                  差動モード

                              1A                             3A                           6A



ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 14ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 15ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 16

                              8A                             10A

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 17ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 18

郵送物:

---出荷の言葉:DHL、UPS、Federal Express、TNT、EMS

---港は要求としてシンセンまたはである。



工場映像:

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 19

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 20

ヒューズおよびスイッチ1A~10A力の記入項目モジュール フィルターが付いている特別なタイプ ソケットのEMIフィルタ 21
