起源の場所:
中国
ブランド名:
YBX
証明:
cUL, TUV, CQC, CE, ROHS
モデル番号:
YB11C4-10A-Q
私達に連絡しなさい

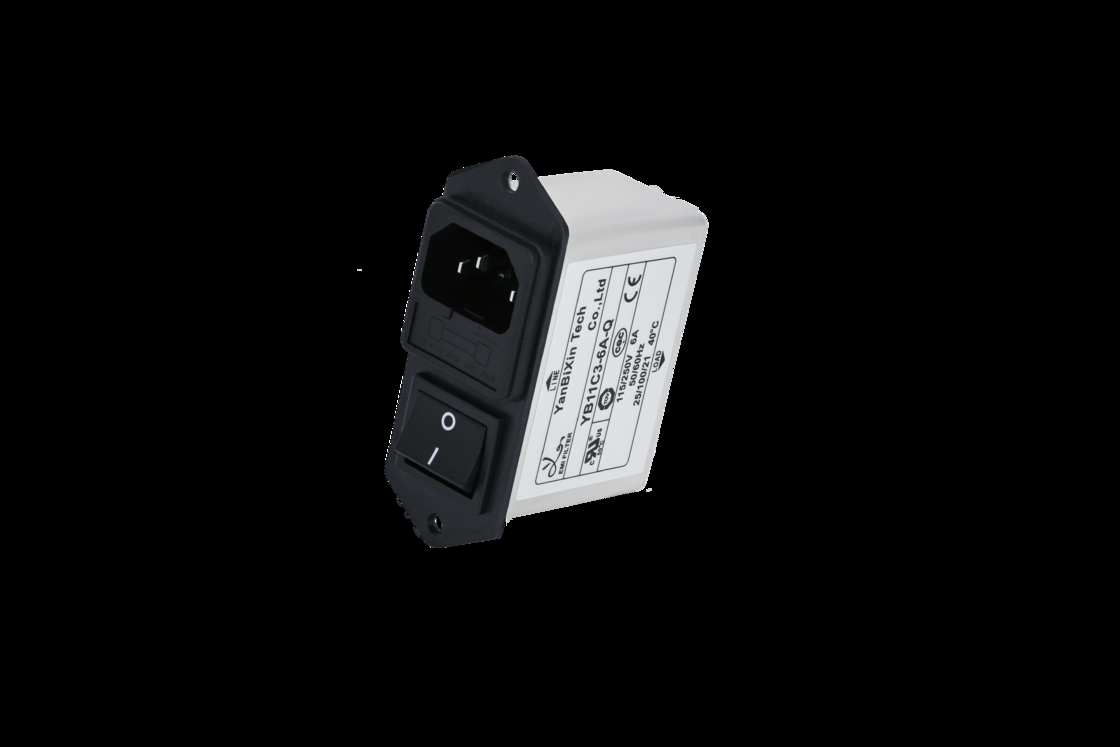

110V/250V AC EMI フィルタ 10A 電源入力モジュール フィルタ 緑色スイッチ付き
技術仕様:
| 項目 | EMI 電源フィルタ |
| モデル | EMI 電源フィルタ YB-C3 |
| 伝達関数 | ローパス |
| パッケージタイプ | 表面実装 |
| 公称中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 125VAC 250VAC |
| 定格電流 | 1A 3A 6A 8A 10A |
| 環境温度 | 40℃ |
| 温度範囲 | 25 / 085 / 21 |
| 動作周波数 | 50/60HZ |
| ライン間 | 1450VDC |
| ライン対アース | 2250VDC |
| 最大漏れ電流 | 115VAC/50HZ 0.3uA 最大 |
| MOQ | 100個 |
| 価格 | USD2~7/メートル |
| リードタイム | 5～15営業日 |
特徴:
-- この製品は、高い飽和抵抗と優れた熱特性を持つチョークコイルに基づいて、高い減衰性能を持っています。
-- (R5) タイプは、安全クリアランス、漏れ電流、および耐電圧試験に関する IEC/EN60601-1 の要件に準拠しています。
-- さまざまな顧客の EMC 試験に対応するために、さまざまな部品と組み合わせがあります。
-- 顧客の要求に応じてカスタマイズされた製品
代表的なアプリケーション:
1. ポータブル電気および電子機器;
2. 医療機器;
3. 試験および測定機器;
4. 中小型機械および家庭用機器
5. 単相電源、スイッチングモード電源
命名規則IEC インレットフィルタの
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| 単相 | 回路 | 寸法 | 電流 | 出力接続 | ||
| 11:11 回路 | C4 | 6A : 6 アンペア | Q:ファストンタブ 250 | |||
| 8A : 8 アンペア | W:ワイヤ | |||||
| 10A : 10 アンペア | S:はんだラグ端子 |
*Q: ファストン 6.35x0.8mm S: はんだ 4.0x0.8mm W: UL1015 18awg
フィルタ選択表:
| 部品番号 | ケース | 定格電流 (A) | 出力接続 |
| YB11C4 | C4 | 1 | ファストン端子 |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | ワイヤ |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
はんだラグ端子 |
電気回路図:
機械的寸法 (単位: mm)
| ケース | A | B | C | D | E | F | G | H | I | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| 許容誤差 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
YB11C4-10A-Q EMI フィルタ:
挿入損失テーブル (IEC/CISPR No.17 に準拠した 50 オームシステム内)
